Кабель волоконно-оптический UT-016-SM8-ADSS

Код товара:
Основные характеристики:
• Применяется для прокладывания в кабельной канализации, подвешивания на опорах
• Диэлектрик (ADSS)
• Усилен двумя 2 прутками из стеклопластика
• Покрытие - полиэтилен
• Нагрузка на растяжение 1000Н
• 16 оптических волокон
  • ХАРАКТЕРИСТИКИ
  • ОПИСАНИЕ
  • СОПУТСТВУЮЩИЕ ТОВАРЫ
  • АНАЛОГИ
Технические характеристики "Кабель волоконно-оптический UT-016-SM8-ADSS"
Тип волокна
Конструкция кабеля
Количество волокон
Тип кабеля
UT

Передаточные характеристики

Тип оптического волокна

G.652D

Коэффициент затухания на опорных длинах волн, дБ/км:

- 1310 нм/ - 1550 нм

0,32/0,18

Диаметр модового поля

λ= 1310 нм

0,92 ±0,4 мкм

Массогабаритные характеристики

Количество ОВ в кабеле, шт.

16

Масса кабеля, кг/км

34

Диаметр кабеля, мм

6,5

Диаметр модуля, мм

3,0

Механические и климатические характеристики

Минимальный радиус изгиба, мм  (монтаж/эксплуатация)

60/90

Допустимое растягивающее усилие, кН

1,0

Допустимое раздавливающее усилие, не более, Н/100 мм

2000

Диапазон рабочих температур, °С

-40°С  -  +60°С

Температура монтажа, °С

-20°С  -  +50°С

Строительная длина кабеля, км

3 (или в соответствии с заказом)

Обзор Кабеля волоконно-оптического UT-016-SM8-ADSS

UT-016-SM8-ADSS – оптический кабель круглой формы, самонесущий, диэлектрического типа, исполняет роль основного пассивного элемента оптоволоконной системы, находит своё применение, как правило, при подвешивании на различных опорах.
Кабель разработан с учётом всех необходимых нормативов: ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ГСТУ 45.019-2001, ГОСТ 18690-82.
В UT-016-SM8-ADSS расположено 16 волокон. В процессе подвешивания кабеля, необходимо учитывать гранично-допустимое расстояние между опорами, оно должно быть не более 80 метров. Кабели такого типа, в основном имеют покрытие, выполненное из полиэтиленового материала. В середине кабеля расположена полимерная оптическая трубка, её диаметр равняется - 2,5 мм. Конструктивно в кабеле предусмотрено усиление за счёт находящихся в нём стержней из стеклопластика, которые имеют размеры - по 1,2мм, они размещены по разные стороны относительно оптического модуля. Диаметр описываемого кабеля 5,0 мм, вес 21 кг/км. Для крепления кабеля необходимо использовать зажимы.

Преимущества Кабеля волоконно-оптического UT-016-SM8-ADSS

Полиэтилен, из которого сделана внешняя оболочка, имеет достаточно хорошие технические параметры: это, прежде всего - износоустойчивость, также прочность, устойчивость к УФ лучам, что важно, так как кабель, как правило, находится в подвешенном состоянии при различных погодных условиях, устойчив к окислению и другим химическим воздействиям. В дополнение, полиэтилен влагоустойчив, и наименее восприимчив к изменениям в температуре.
Диэлектрическая конструкция кабеля позволяет сделать возможным его монтаж на опорах , где проходит электричество. За счёт достаточно широкого температурного диапазона, кабель можно прокладывать, не беспокоясь о погодных условиях. UT-016-SM8-ADSS устойчив к продольным нагрузкам, за счёт оснащение конструкции двумя стеклопластиковыми прутками, они исполняют роль несущей составляющей. Гидрофобный гель, которым заполнена оптическая трубка, служит своего рода защитой для оптоволокон. Волокна изготавливаются – Corning и Fujikura, указанные компании являются на сегодняшний день лидерами в данной сфере производства.

Особенности и возможности Кабеля волоконно-оптического UT-016-SM8-ADSS

UT-016-SM8-ADSS применим для построения ВОЛС, в случаях установления строгих требований к наличию в конструкции кабеля металлических составляющих. Расстояние при подвешивании кабеля позволит подключать оптические устройства на значительной дистанции от  магистральной линии. Показатели температурного диапазона кабеля говорят о том, что он вполне применим на всей территории Украины, потому его использование гарантированно позволит  оптическим линиям функционировать стабильно, в независимости от погоды и времени года.

Назначение

Предназначен для подвешивания на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, по внешним фасадам зданий, а также для прокладывания в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, тоннелях.

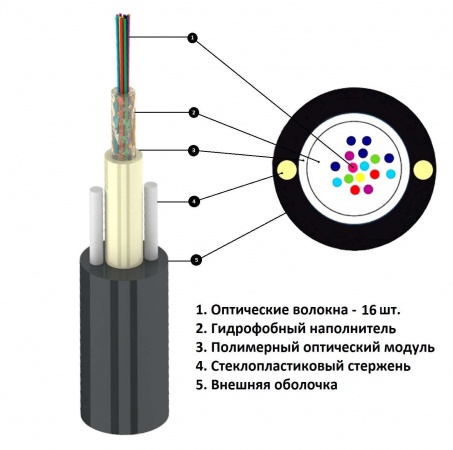

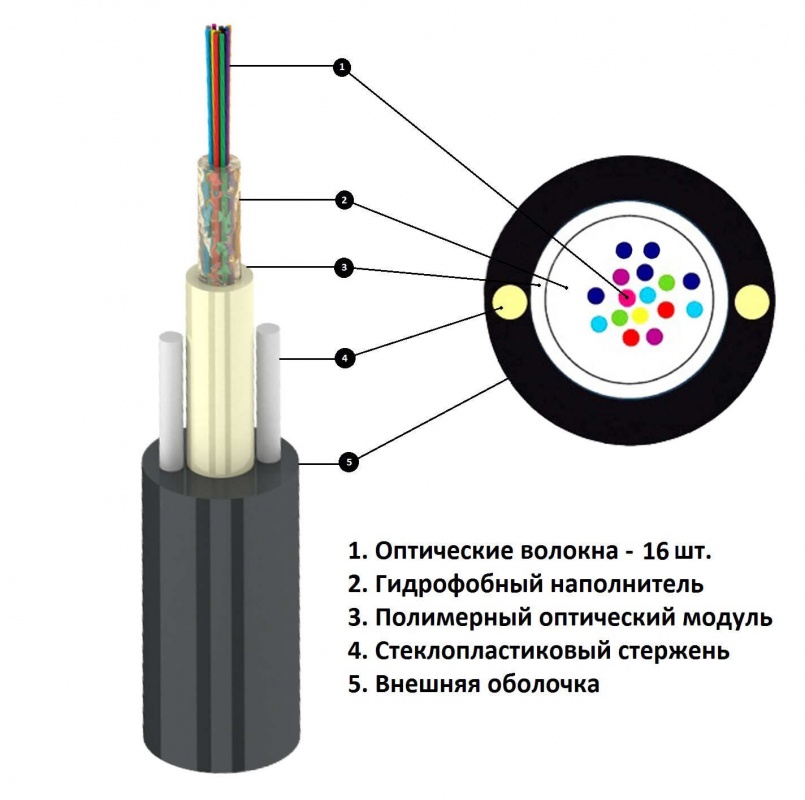

Конструкция кабеля

Кабель круглого сечения с центральным оптическим модулем, в котором располагается от 1 до 24 оптических волокон. Оболочка изготовлена из УФ-стабилизированного полиэтилена. Для повышения стойкости к продольным нагрузкам в оболочку встроены два арамидно-пластиковых силовых элемента.

Маркировка

LANKORE UT-0XХ-SM8-ADSS  XXXXm

LANKORE

Торговая марка

UT

Unitube - монотубный

0XX

001-024 - число волокон

SM

Single mode - одномодовый

ADSS

All-Dielectric Self-Supporting – полностью диэлектрический самонесущий

XXXm

Метровая метка (наносится с интервалом 1 метр)

Кодировка волокон

Цветовая кодировка волокон в соответствии с IEC 60304.



Характеристики

1.Характеристики волокна

1.1 Тип волокна

Одномодовое  оптическое волокно G.625D

1.2 Коэффициент  затухания   (λ=1310 нм)

≤0,32 дБ/км

                                                         (λ=1550 нм)

≤0,18 дБ/км

                                                        (λ=1625 нм)

≤0,2 дБ/км

при изгибе с радиусом 10мм (λ=1550 нм)

≤0,50 дБ/км

1.3 Диаметр модового поля (λ= 1310 нм)

0,92 ±0,4 мкм

2.Механические характеристики

2.1 Максимальная нагрузка при растяжении

1000 Н

2.2 Максимальная нагрузка при раздавливании

2000 Н/10 см

2.3 Минимальный радиус изгиба: монтаж/эксплуатация

60/90 мм

2.4 Диапазон температур монтажа/эксплуатации

-20⁰С  -  +50⁰С /  -40⁰С  -  +60⁰С

2.5Максимальный процент провисания кабеля

2%

3.Физические характеристики

3.1 Количество волокон, шт

1÷4

До 12

До 24

3.2Диаметр центральной трубки

1,8 мм

2,5 мм

3,0 мм

3.3 Диаметр кабеля

5,0 мм

6,0 мм

6,5 мм

3.4 Масса кабеля

21 кг/км

30 кг/км

34 кг/км

3.5 Длина кабеля на барабане

3 км

Соответствие стандартам

Кабель соответствует нормативным документам:
ДСТУ ІЕС 60794-1-1-2002,
ДСТУ ІЕС 60794-3-2002,
ГСТУ 45.019-2001,
ГОСТ 18690-82.

Упаковка

Кабель поставляется на деревянных барабанах диаметром 500х600мм для кабеля с числом волокон до 12шт. и диаметром 550х700мм для кабеля с числом волокон от 16шт.

Вывод о Кабеле волоконно-оптическом UT-016-SM8-ADSS

UT-016-SM8-ADSS – кабель без металлических элементов, круглый, устойчив к продольным нагрузкам  1000Н. Будет служить оптимальным решением для создания FTTx и PON сетей. Включает 16 волокон, покрытие оформлено из полиэтилена. Усилен двумя прутками из стеклопластика.
Вашему вниманию предлагаются следующие аналоги кабеля UT-016-SM8-ADSS: Кабель волоконно-оптический UT-012-SM8-ADSS на 12 оптических волокон и Кабель волоконно-оптический UT-024-SM8-ADSS на 24 оптоволокна.
