Обзор Кабеля волоконно-оптического UT-004-SM8-ADSS
UT-004-SM8-ADSS - кабель самонесущий, монотубный, абсолютный диэлектрик (ADSS) круглого сечения. Предназначен для применения на различных опорах (связи, ЛЭП, уличного освещения), между зданиями, по фасадам, для прокладывания в кабельных канализациях, трубах и тд. Кабель разработан в соответствии нормативам: ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ГСТУ 45.019-2001, ГОСТ 18690-82
В данном кабеле предусмотрено 4 оптоволокна. Учитывая усиленную структуру, он абсолютно устойчив к влиянию окружающей среды, перепадам температур. Предельная длина пролёта для подвешивания - до 80 метров. Снаружи кабель облачён в качественную оболочку, изготовленную из полиэтилена. Этот материал обладает прекрасными техническими параметрами (значительная прочность, хорошие показатели износоустойчивости, устойчивость к УФ излучению, окислению и другим воздействиям химического характера), а также хорошими диэлектрическими характеристиками. Полиэтилен также обладает неплохой сопротивляемостью к попаданию влаги, колебанию температур. В середине кабеля находится полимерная трубка, в которой размещены волокна, она заполнена специальным гелем, имеющим водоотталкивающие свойства. Диаметр трубки - 1,8мм. В роли силового элемента в кабеле выступают прутки из стеклопластика, размером по 1.2 мм. Внешний диаметр кабеля составляет - 5,0 мм, вес 21 кг/км.
Преимущества Кабеля волоконно-оптического UT-004-SM8-ADSS
В больших мегаполисах, где оптоволоконная сеть может размещаться вблизи ЛЭП, остальных высоковольтных источников, и в местах, где повышена вероятность грозовой активности, отдаётся предпочтение самонесущим кабелям. За счёт своих конструктивных отличительных характеристик, в UT-004-SM8-ADSS отсутствуют составляющие, сделанные из металла, следовательно, такой вид кабеля незаменим в условиях возможной грозовой активности. Высоковольтные и радиочастотные помехи, включительно с молниями, не окажут влияния на качество связи и не нанесут кабелю ущерба.
Также за счёт хороших показателей устойчивости к температурным колебаниям (-20°С - +50°С), UT-004-SM8-ADSS можно прокладывать при различных погодных условиях.
За счёт наличия в конструкции кабеля двух стеклопластиковых стержней, он обладает достаточно высокими показателями стойкости к усилиям на растягивание. Волокна кабеля изготовлены лидирующими мировыми изготовителями - Corning, Fujikura.
Особенности и возможности Кабеля волоконно-оптического UT-004-SM8-ADSS
UT-004-SM8-ADSS может быть использован при прокладке ВОЛС, когда к кабелю предъявляются жесткие требования, которые касаются его диэлектрических свойств. Может использоваться как для абонентских кабельных отводов так и для оптоволоконных линий низкой плотности. Величина допустимого пролета может позволить организовать подключение оптических устройств на значительных удалениях от магистральной линии. Адаптированные к климатическим условиям Украины температурные параметры кабеля удовлетворят все регионы и обеспечат надежную работу оптических сетей в любое время года.
Назначение
Предназначен для подвешивания на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, по внешним фасадам зданий, а также для прокладывания в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, тоннелях.
Конструкция кабеля

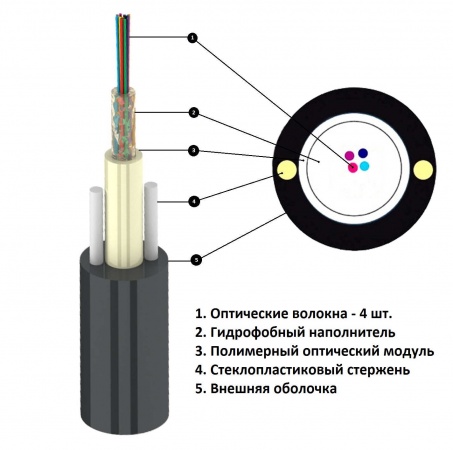

Кабель круглого сечения с центральным оптическим модулем, в котором располагается от 1 до 24 оптических волокон. Оболочка изготовлена из УФ-стабилизированного полиэтилена. Для повышения стойкости к продольным нагрузкам в оболочку встроены два арамидно-пластиковых силовых элемента.
Маркировка
LANKORE UT-0XХ-SM8-ADSS XXXXm
LANKORE
|
Торговая марка
|
UT
|
Unitube - монотубный
|
0XX
|
001-024 - число волокон
|
SM
|
Single mode - одномодовый
|
ADSS
|
All-Dielectric Self-Supporting – полностью диэлектрический самонесущий
|
XXXm
|
Метровая метка (наносится с интервалом 1 метр)
|
Кодировка волокон
Цветовая кодировка волокон в соответствии с IEC 60304.
Характеристики
1.Характеристики волокна
|
1.1 Тип волокна
|
Одномодовое оптическое волокно G.625D
|
1.2 Коэффициент затухания (λ=1310 нм)
|
≤0,32 дБ/км
|
(λ=1550 нм)
|
≤0,18 дБ/км
|
(λ=1625 нм)
|
≤0,2 дБ/км
|
при изгибе с радиусом 10мм (λ=1550 нм)
|
≤0,50 дБ/км
|
1.3 Диаметр модового поля (λ= 1310 нм)
|
0,92 ±0,4 мкм
|
2.Механические характеристики
|
2.1 Максимальная нагрузка при растяжении
|
1000 Н
|
2.2 Максимальная нагрузка при раздавливании
|
2000 Н/10 см
|
2.3 Минимальный радиус изгиба: монтаж/эксплуатация
|
60/90 мм
|
2.4 Диапазон температур монтажа/эксплуатации
|
-20⁰С - +50⁰С / -40⁰С - +60⁰С
|
2.5Максимальный процент провисания кабеля
|
2%
|
3.Физические характеристики
|
3.1 Количество волокон, шт
|
1÷4
|
До 12
|
До 24
|
3.2Диаметр центральной трубки
|
1,8 мм
|
2,5 мм
|
3,0 мм
|
3.3 Диаметр кабеля
|
5,0 мм
|
6,0 мм
|
6,5 мм
|
3.4 Масса кабеля
|
21 кг/км
|
30 кг/км
|
34 кг/км
|
3.5 Длина кабеля на барабане
|
3 км
|
Соответствие стандартам
Кабель соответствует нормативным документам:
ДСТУ ІЕС 60794-1-1-2002,
ДСТУ ІЕС 60794-3-2002,
ГСТУ 45.019-2001,
ГОСТ 18690-82.
Упаковка
Кабель поставляется на деревянных барабанах диаметром 500х600мм для кабеля с числом волокон до 12шт. и диаметром 550х700мм для кабеля с числом волокон от 16шт.
Вывод о Кабеле волоконно-оптическом UT-004-SM8-ADSS
Круглый диэлектрик, который может выдерживать нагрузки на растягивание 1000Н. Оптимальный вариант для сетей FTTx и PON. Крепится с применением стандартных зажимов на любых опорах и конструкциях. Указанный кабель вмещает четыре оптических волокна, Компания «Технологии Сетей» предлагает Вашему вниманию аналоги: Кабель волоконно-оптический UT-002-SM8-ADSS на два оптоволокна и Кабель волоконно-оптический UT-008-SM8-ADSS на 8 оптоволокон.
