Обзор Кабеля волоконно-оптического UT-001-SM8-ADSS
Монотубный самонесущий диэлектрический кабель (ADSS) круглого сечения. Рекомендуется к использованию на опорах линий связи, ЛЭП, опорах освещения, контактной сети электротранспорта, между строениями, по фасадам зданий, и для протягивания в кабельных лотках, каналах, кабельной канализации, трубах, тоннелях. Выполнен в соответствии нормативам: ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ГСТУ 45.019-2001, ГОСТ 18690-82
Оптоволоконный самонесущий кабель UT-001-SM8-ADSS имеет 1 оптоволокно. Полностью защищён от неблагоприятных факторов окружающей среды, высоких и низких температур благодаря усиленной конструкции. Допустимое расстояние пролета до 80 метров. Внешняя оболочка кабеля выполнена из высококачественного полиэтилена, внутри которого размещен полимерный оптический модуль диаметром 1,8мм. Конструкция дополнительно армирована силовыми элементами в виде стеклопластиковых прутков 1,2мм. Диаметр самонесущего кабеля 5,0 мм, вес 21 кг/км.
Преимущества Кабеля волоконно-оптического UT-001-SM8-ADSS
Диэлектрическое исполнение (ADSS) позволяет крепить кабель на опорах сети электротранспорта либо ЛЭП. Рекомендованная максимальная длина пролета составляет до 80 метров. Монтаж кабеля может происходить при достаточно широком температурном диапазоне 20°C — +50°C. За счёт наличия в конструкции кабеля двух стеклопластиковых стержней, он обладает достаточно высокими показателями стойкости к усилиям на растягивание. Волокна кабеля изготовлены лидирующими мировыми изготовителями - Corning, Fujikura.
Особенности и возможности Кабеля волоконно-оптического UT-001-SM8-ADSS
Оптоволоконный самонесущий кабель UT-001-SM8-ADSS может использоваться при прокладке ВОЛС в условиях жестких требований к диэлектрическим свойствам оптических линий (контактные сети, линии электропередач и освещения). Может использоваться как для абонентских кабельных отводов так и для оптоволоконных линий низкой плотности. Величина допустимого пролета может позволить организовать подключение оптических устройств на значительных удалениях от магистральной линии. Адаптированные к климатическим условиям Украины температурные параметры кабеля удовлетворят все регионы и обеспечат надежную работу оптических сетей в любое время года.
Кабель волоконно-оптический одномодовый монотубный полностью диэлектрический для наружной прокладки (подвеса на опорах)
Назначение волоконно-оптического кабеля UT-001-SM8-ADSS
Предназначен для подвешивания на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, по внешним фасадам зданий, а также для прокладывания в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, тоннелях.

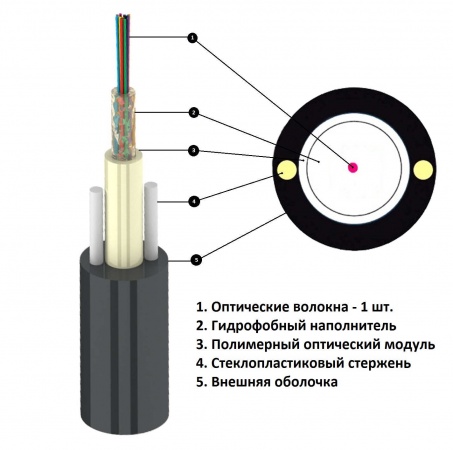

Конструкция волоконно-оптического кабеля UT-001-SM8-ADSS
Кабель круглого сечения с центральным оптическим модулем, в котором располагается от 1 до 24 оптических волокон. Оболочка изготовлена из УФ-стабилизированного полиэтилена. Для повышения стойкости к продольным нагрузкам в оболочку встроены два арамидно-пластиковых силовых элемента.
Маркировка
LANKORE UT-0XХ-SM8-ADSS XXXXm
LANKORE
|
Торговая марка
|
UT
|
Unitube - монотубный
|
0XX
|
001-024 - число волокон
|
SM
|
Single mode - одномодовый
|
ADSS
|
All-Dielectric Self-Supporting – полностью диэлектрический самонесущий
|
XXXm
|
Метровая метка (наносится с интервалом 1 метр)
|
Кодировка волокон
Цветовая кодировка волокон в соответствии с IEC 60304.
Характеристики
1.Характеристики волокна
|
1.1 Тип волокна
|
Одномодовое оптическое волокно G.625D
|
1.2 Коэффициент затухания (λ=1310 нм)
|
≤0,32 дБ/км
|
(λ=1550 нм)
|
≤0,18 дБ/км
|
(λ=1625 нм)
|
≤0,2 дБ/км
|
при изгибе с радиусом 10мм (λ=1550 нм)
|
≤0,50 дБ/км
|
1.3 Диаметр модового поля (λ= 1310 нм)
|
0,92 ±0,4 мкм
|
2.Механические характеристики
|
2.1 Максимальная нагрузка при растяжении
|
1000 Н
|
2.2 Максимальная нагрузка при раздавливании
|
2000 Н/10 см
|
2.3 Минимальный радиус изгиба: монтаж/эксплуатация
|
60/90 мм
|
2.4 Диапазон температур монтажа/эксплуатации
|
-20⁰С - +50⁰С / -40⁰С - +60⁰С
|
2.5Максимальный процент провисания кабеля
|
2%
|
3.Физические характеристики
|
3.1 Количество волокон, шт
|
1÷4
|
До 12
|
До 24
|
3.2Диаметр центральной трубки
|
1,8 мм
|
2,5 мм
|
3,0 мм
|
3.3 Диаметр кабеля
|
5,0 мм
|
6,0 мм
|
6,5 мм
|
3.4 Масса кабеля
|
21 кг/км
|
30 кг/км
|
34 кг/км
|
3.5 Длина кабеля на барабане
|
3 км
|
Соответствие стандартам
Кабель соответствует нормативным документам:
ДСТУ ІЕС 60794-1-1-2002,
ДСТУ ІЕС 60794-3-2002,
ГСТУ 45.019-2001,
ГОСТ 18690-82.
Упаковка волоконно-оптического кабеля UT-001-SM8-ADSS
Кабель поставляется на деревянных барабанах диаметром 500х600мм для кабеля с числом волокон до 12шт. и диаметром 550х700мм для кабеля с числом волокон от 16шт.
Вывод о Кабеле волоконно-оптическом UT-001-SM8-ADSS
Круглый диэлектрик с нагрузочной способностью на растяжение 1000Н. Идеально подходит для сетей FTTx и PON. Крепление происходит при помощи стандартных зажимов на любых опорах и конструкциях. Данный кабель насчитывает одно волокно, Компания «Технологии Сетей» может предложить Вам такие аналоги: Кабель волоконно-оптический UT-002-SM8-ADSS на два оптоволокна и Кабель волоконно-оптический UT-004-SM8-ADSS на 4 оптоволокна.
