Кабель волоконно-оптический UT-012-SM8-ADSS

Код товара:
Основные характеристики:
• Применяется для прокладывания в кабельной канализации, подвешивания на опорах
• Диэлектрик (ADSS)
• Силовой элемент – 2 прутка из стеклопластика
• Внешнее покрытие из полиэтилена
• Нагрузка на растяжение 1000Н
• 12 оптических волокон
  • ХАРАКТЕРИСТИКИ
  • ОПИСАНИЕ
  • СОПУТСТВУЮЩИЕ ТОВАРЫ
  • АНАЛОГИ
Технические характеристики "Кабель волоконно-оптический UT-012-SM8-ADSS"
Тип волокна
Конструкция кабеля
Количество волокон
Тип кабеля
UT

Передаточные характеристики

  Тип оптического волокна

  G.652D

  Коэффициент затухания на опорных длинах волн, дБ/км:

  - 1310 нм/ - 1550 нм

  0,32/0,18

  Диаметр модового поля

  λ= 1310 нм

  0,92 ±0,4 мкм

Массогабаритные характеристики

  Количество ОВ в кабеле, шт.

  12

  Масса кабеля, кг/км

  30

  Диаметр кабеля, мм

  6,0

  Диаметр модуля, мм

  2,5

Механические и климатические характеристики

  Минимальный радиус изгиба, мм  (монтаж/эксплуатация)

  60/90

  Допустимое растягивающее усилие, кН

  1,0

  Допустимое раздавливающее усилие, не более, Н/100 мм

  2000

  Диапазон рабочих температур, °С

  -40°С  -  +60°С

  Температура монтажа, °С

  -20°С  -  +50°С

  Строительная длина кабеля, км

  3 (или в соответствии с заказом)

Обзор Кабеля волоконно-оптического UT-012-SM8-ADSS

UT-012-SM8-ADSS – круглый самонесущий оптоволоконный кабель, диэлектрик, главная пассивная составляющая волоконно-оптической системы связи, использующийся, в основном, для подвешивания. Как правило, объектами для подвешивания выступают опоры ЛЭП и контактные полотна железнодорожного транспорта и других его видов. Отличительной чертой от кабеля ОКГМ, располагающегося, как правило, в грунте, является то, что данный тип изделия используется для применения по воздуху.
Описываемый кабель соответствует нормативам: ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ГСТУ 45.019-2001, ГОСТ 18690-82.
UT-012-SM8-ADSS рассчитан на 12 оптоволокон. Подвешивать кабель рекомендуется на расстоянии не более 80 м. Снаружи кабель облачён в полиэтиленовую оболочку, в середине находится оптическая трубка из полимерного материала, диаметр трубки - 2,5. Усиление конструкции кабеля осуществлено за счёт наличия в нём стержней из стеклопластика размером по 1,2мм, они расположены по обе стороны от оптического модуля. Диаметр самонесущего кабеля 5,0 мм, вес 21 кг/км. Крепится к опорам посредствам зажимов.

Преимущества Кабеля волоконно-оптического UT-012-SM8-ADSS

Наружное покрытие выполнено из полиэтилена, который в свою очередь отличается очень хорошими техническими характеристиками: износоустойчивостью, прочностью, устойчивостью к УФ лучам, окислению и остальным воздействиям химического характера, также обладает диэлектрическими свойствами. Ещё полиэтилен отличается неплохими показателями влагоустойчивости, устойчив к температурным колебаниям.
Благодаря тому, что UT-012-SM8-ADSS полный диэлектрик, его можно монтировать на опорах линий электропередачи. Температурный охват для монтажа кабеля составляет 20°C — +50°C. Также UT-012-SM8-ADSS способен выдерживать определённые растягивающие нагрузки, поскольку в кабеле предусмотрены 2 стержня из стеклопластика, которые могут служить в качестве силовой составляющей. Оптические волокна в UT-012-SM8-ADSS разработаны фирмами Corning, Fujikura, которые признаны в мире, как ведущие и надёжные производители.

Особенности и возможности Кабеля волоконно-оптического UT-012-SM8-ADSS

UT-012-SM8-ADSS прекрасно подойдёт для использования в процессе монтажа ВОЛС, когда предъявляются жёсткие условия, касаемые диэлектрических характеристик оптической сети. Возможно применение и для абонентских кабельных отводов, и для оптоволоконных сетей низкой плотности. Рекомендованная величина расстояния для подвешивания кабеля до 80 м. позволяет произвести подключение оптического оборудования на существенных отдалениях от магистральной линии. Температурные характеристики кабеля, приведённые в соответствие с условиями климата, преобладающего на территории Украины, обеспечат стабильное функционирование оптоволоконных линий независимо от времени года.

Назначение

Предназначен для подвешивания на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, по внешним фасадам зданий, а также для прокладывания в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, тоннелях.

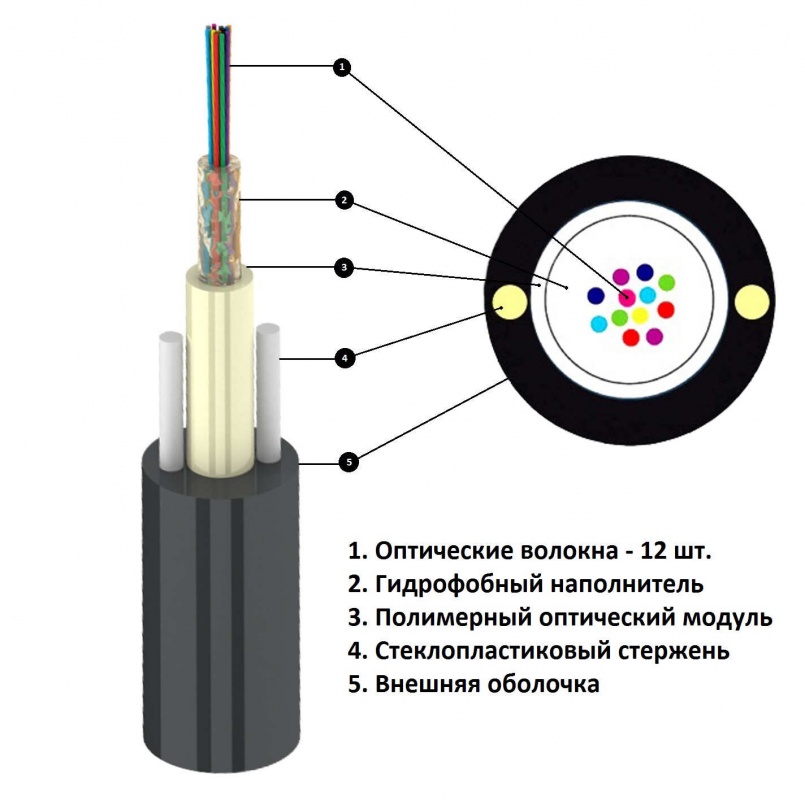

Конструкция кабеля

Кабель круглого сечения с центральным оптическим модулем, в котором располагается от 1 до 24 оптических волокон. Оболочка изготовлена из УФ-стабилизированного полиэтилена. Для повышения стойкости к продольным нагрузкам в оболочку встроены два арамидно-пластиковых силовых элемента.

Маркировка

LANKORE UT-0XХ-SM8-ADSS  XXXXm

  LANKORE

  Торговая марка

  UT

  Unitube - монотубный

  0XX

  001-024 - число волокон

  SM

  Single mode - одномодовый

  ADSS

  All-Dielectric Self-Supporting – полностью диэлектрический самонесущий

  XXXm

  Метровая метка (наносится с интервалом 1 метр)

Кодировка волокон

Цветовая кодировка волокон в соответствии с IEC 60304.



Характеристики

1.Характеристики волокна

1.1 Тип волокна

Одномодовое  оптическое волокно G.625D

1.2 Коэффициент  затухания   (λ=1310 нм)

≤0,32 дБ/км

                                                         (λ=1550 нм)

≤0,18 дБ/км

                                                        (λ=1625 нм)

≤0,2 дБ/км

при изгибе с радиусом 10мм (λ=1550 нм)

≤0,50 дБ/км

1.3 Диаметр модового поля (λ= 1310 нм)

0,92 ±0,4 мкм

2.Механические характеристики

2.1 Максимальная нагрузка при растяжении

1000 Н

2.2 Максимальная нагрузка при раздавливании

2000 Н/10 см

2.3 Минимальный радиус изгиба: монтаж/эксплуатация

60/90 мм

2.4 Диапазон температур монтажа/эксплуатации

-20⁰С  -  +50⁰С /  -40⁰С  -  +60⁰С

2.5Максимальный процент провисания кабеля

2%

3.Физические характеристики

3.1 Количество волокон, шт

1÷4

До 12

До 24

3.2Диаметр центральной трубки

1,8 мм

2,5 мм

3,0 мм

3.3 Диаметр кабеля

5,0 мм

6,0 мм

6,5 мм

3.4 Масса кабеля

21 кг/км

30 кг/км

34 кг/км

3.5 Длина кабеля на барабане

3 км

Соответствие стандартам

Кабель соответствует нормативным документам:
ДСТУ ІЕС 60794-1-1-2002,
ДСТУ ІЕС 60794-3-2002,
ГСТУ 45.019-2001,
ГОСТ 18690-82.

Упаковка

Кабель поставляется на деревянных барабанах диаметром 500х600мм для кабеля с числом волокон до 12шт. и диаметром 550х700мм для кабеля с числом волокон от 16шт.

Вывод о Кабеле волоконно-оптическом UT-012-SM8-ADSS

UT-012-SM8-ADSS диэлектрик, круглой формы, с устойчивостью к растягивающим нагрузкам  1000Н. Будет идеальным решением в процессе построения FTTx и PON сетей. Насчитывает 12 оптических волокон, оболочка оформлена из полиэтилена. Имеет два стержня из стеклопластика в качестве силовой составляющей. Компания «Технологии Сетей» может предложить следующие аналоги кабеля: Кабель волоконно-оптический UT-008-SM8-ADSS на восемь волокон и Кабель волоконно-оптический UT-016-SM8-ADSS на 16 волокон.
