Кабель волоконно-оптический UT-002-SM8-ADSS

Код товара:
Основные характеристики:
• Применяется для прокладывания в кабельной канализации, для подвешивания на опорах
• Диэлектрическая конструкция (ADSS)
• Два стеклопластиковых прутка в качестве силовых элементов
• Внешнее покрытие -  полиэтилен
• Нагрузка на растягивание 1000Н
  • ХАРАКТЕРИСТИКИ
  • ОПИСАНИЕ
  • СОПУТСТВУЮЩИЕ ТОВАРЫ
  • АНАЛОГИ
Технические характеристики "Кабель волоконно-оптический UT-002-SM8-ADSS"
Тип волокна
Конструкция кабеля
Количество волокон
Тип кабеля
UT

Передаточные характеристики

Тип оптического волокна

G.652D

Коэффициент затухания на опорных длинах волн, дБ/км:

- 1310 нм/ - 1550 нм

0,32/0,18

Диаметр модового поля

λ= 1310 нм

0,92 ±0,4 мкм

Массогабаритные характеристики

Количество ОВ в кабеле, шт.

2

Масса кабеля, кг/км

21

Диаметр кабеля, мм

5,0

Диаметр модуля, мм

1,8

Механические и климатические характеристики

Минимальный радиус изгиба, мм  (монтаж/эксплуатация)

60/90

Допустимое растягивающее усилие, кН

1,0

Допустимое раздавливающее усилие, не более, Н/100 мм

2000

Диапазон рабочих температур, °С

-40°С  -  +60°С

Температура монтажа, °С

-20°С  -  +50°С

Строительная длина кабеля, км

3 (или в соответствии с заказом)

Обзор Кабеля волоконно-оптического UT-002-SM8-ADSS

Самонесущий кабель диэлектрического  типа (ADSS) круглого сечения, монотуб. Используется на опорах линий связи, ЛЭП, столбах связи, освещения, контактной сети электротранспорта, между строениями, по фасадам зданий, и для протягивания в кабельных лотках, каналах, кабельной канализации, трубах, тоннелях. Исполнен в соответствии с нормативами: ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ГСТУ 45.019-2001, ГОСТ 18690-82
В UT-002-SM8-ADSS предусмотрено 2 оптоволокна. За счёт своей усиленной конструкции, данный кабель абсолютно защищён от неблагоприятных воздействий внешней среды. Расстояние пролёта, допустимое для кабеля составляет до 80 метров. Наружное покрытие кабеля сделано из полиэтилена, отличающегося высоким качеством, внутри располагается полимерный оптический модуль, его диаметр составляет 1,8мм. Структура в дополнение усилена стеклопластиковыми прутками по 1,2мм. Диаметр кабеля составляет 5,0 мм, вес 21 кг/км.

Преимущества Кабеля волоконно-оптического UT-002-SM8-ADSS

Благодаря тому, что кабель конструктивно диэлектрик, его можно монтировать на опорах ЛЭП. Оптимальное расстояние пролёта для подвешивания кабеля – до 80 м. Инсталляция кабеля может осуществляться при достаточно большом охвате температур 20°C — +50°C. Два стеклопластиковых стержня, которые предусмотрены в кабеле, выполняют несущую функцию, делая его устойчивым к продольным нагрузкам. Оптоволокна разработаны лидирующими изготовителями в мире - Corning, Fujikura.

Особенности и возможности Кабеля волоконно-оптического UT-002-SM8-ADSS

UT-002-SM8-ADSS может быть применим при прокладывании ВОЛС, когда ставятся четкие требования, которые касаются диэлектрических показателей оптических линий (ЛЭП, столбы освещения и тд). Может применяться и для абонентских кабельных отводов и для оптоволоконных линий низкой плотности. Длина пролета даст возможность сформировать подключение оптических устройств на достаточно большом расстоянии от магистральной линии. Температурные показатели кабеля, приведенные в соответствие с климатом, который преобладает на территории Украины, устраивают все регионы и гарантируют исправную работу оптических сетей в разное время года.

Назначение

Предназначен для подвешивания на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, по внешним фасадам зданий, а также для прокладывания в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, тоннелях.

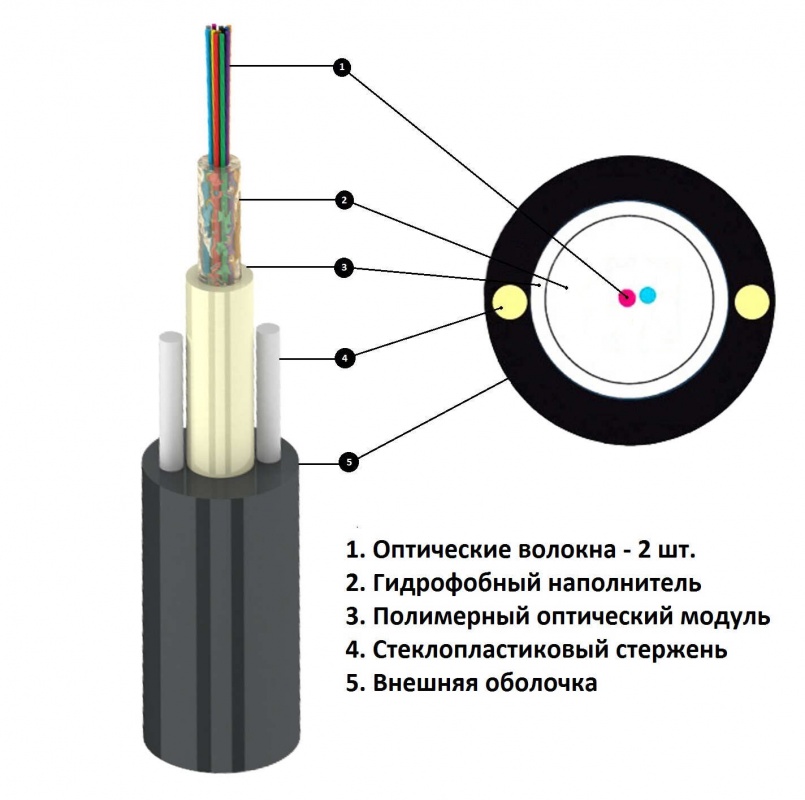

Конструкция кабеля

Кабель круглого сечения с центральным оптическим модулем, в котором располагается от 1 до 24 оптических волокон. Оболочка изготовлена из УФ-стабилизированного полиэтилена. Для повышения стойкости к продольным нагрузкам в оболочку встроены два арамидно-пластиковых силовых элемента.

Маркировка

LANKORE UT-0XХ-SM8-ADSS  XXXXm

LANKORE

Торговая марка

UT

Unitube - монотубный

0XX

001-024 - число волокон

SM

Single mode - одномодовый

ADSS

All-Dielectric Self-Supporting – полностью диэлектрический самонесущий

XXXm

Метровая метка (наносится с интервалом 1 метр)

Кодировка волокон

Цветовая кодировка волокон в соответствии с IEC 60304.

Характеристики

1.Характеристики волокна

1.1 Тип волокна

Одномодовое  оптическое волокно G.625D

1.2 Коэффициент  затухания   (λ=1310 нм)

≤0,32 дБ/км

                                                         (λ=1550 нм)

≤0,18 дБ/км

                                                        (λ=1625 нм)

≤0,2 дБ/км

при изгибе с радиусом 10мм (λ=1550 нм)

≤0,50 дБ/км

1.3 Диаметр модового поля (λ= 1310 нм)

0,92 ±0,4 мкм

2.Механические характеристики

2.1 Максимальная нагрузка при растяжении

1000 Н

2.2 Максимальная нагрузка при раздавливании

2000 Н/10 см

2.3 Минимальный радиус изгиба: монтаж/эксплуатация

60/90 мм

2.4 Диапазон температур монтажа/эксплуатации

-20⁰С  -  +50⁰С /  -40⁰С  -  +60⁰С

2.5Максимальный процент провисания кабеля

2%

3.Физические характеристики

3.1 Количество волокон, шт

1÷4

До 12

До 24

3.2Диаметр центральной трубки

1,8 мм

2,5 мм

3,0 мм

3.3 Диаметр кабеля

5,0 мм

6,0 мм

6,5 мм

3.4 Масса кабеля

21 кг/км

30 кг/км

34 кг/км

3.5 Длина кабеля на барабане

3 км

Соответствие стандартам

Кабель соответствует нормативным документам:
ДСТУ ІЕС 60794-1-1-2002,
ДСТУ ІЕС 60794-3-2002,
ГСТУ 45.019-2001,
ГОСТ 18690-82.

Упаковка

Кабель поставляется на деревянных барабанах диаметром 500х600мм для кабеля с числом волокон до 12шт. и диаметром 550х700мм для кабеля с числом волокон от 16шт.

Вывод о Кабеле волоконно-оптическом UT-002-SM8-ADSS

Круглый диэлектрик, способный выдерживать нагрузку на растягивание 1000Н. Прекрасно подходит для сетей FTTx и PON. Крепление осуществляется с использованием стандартных зажимов на любых опорах и конструкциях. UT-002-SM8-ADSS содержит два волокна, Компания «Технологии Сетей» может предложить Вам следующие аналоги: Кабель волоконно-оптический UT-001-SM8-ADSS на одно оптоволокно и Кабель волоконно-оптический UT-004-SM8-ADSS на 4 оптоволокна.
