Кабель волоконно-оптичний Lankore UT 012 SM ADSS 1,0кН

Код товара:
Основные характеристики:
• Используется для прокладки в кабельной канализации и подвеса на опорах.
• Диэлектрическая конструкция (ADSS)
• Силовой элемент – 2 стеклопластиковых прутка
• Наружная оболочка из полиэтилена
• Погрузка на растяжение - 1,0 кН
• Цветовая маркировка волокон-красный/зеленый/синий/желтый/белый/серый/коричневый/фиолетовый/оранжевый/черный/розовый/аквамарин
  • ХАРАКТЕРИСТИКИ
  • ОПИСАНИЕ
  • СОПУТСТВУЮЩИЕ ТОВАРЫ
  • АНАЛОГИ
Технические характеристики "Кабель волоконно-оптичний Lankore UT 012 SM ADSS 1,0кН"
Тип волокна
Конструкция кабеля
Количество волокон
Применение
Подвес между опорами
Тип кабеля
UT

Передатні характеристики

 Тип оптичного волокна

 G.652D

 Матеріал оболонки

 Поліетилен високоЇ   щільності (H.D.P.E)

Коефіцієнт загасання на опорних довжинах хвиль, дБ/км

 1310 нм

 0,36 дБ/км

 1550 нм

 0,22 дБ/км

Діаметр модового поля

  λ= 1310 нм

  9,3±0,5 мкм

  λ= 1550 нм

  10,5±1,0 мкм

Масогабаритні характеристики

 Кількість ОВ у кабелі, шт.

 12

 Маса кабелю, кг/км

 30

 Діаметр кабелю, мм

 6,0±0,2

 Діаметр модуля, мм

 2,0±0,1

 Діаметр стеклопластикового прутка, мм

 1,0

Механічні і кліматичні характеристики

 Мінімальний радіус вигину, мм (монтаж/експлуатація)

 20Dнар

 Допустиме розтягуюче зусилля, кН

 1,0

 Допустиме роздавлююче зусилля, не більше, Н/100 мм

 2000

 Діапазон робочих температур, °С

 -40°С - +60°С

 Будівельна довжина кабелю, км

 2/4





Обзор Кабеля волоконно-оптического Lankore UT 012 SM ADSS 1,0кН

Кабель оптоволоконный Lankore UT 012 SM ADSS 1,0кН - круглого сечения, самонесущий диэлектрик. Основным его предназначением является использование при подвесе на опорах линий связи, ЛЭП, опорах освещения, контактной сети электротранспорта, между зданиями, по фасадам зданий и для протягивания в кабельных лотках, каналах, кабельной канализации, трубах, тоннелях. Данный кабель произведен в полном соответствии с нормативами: ДСТУ ИЭС 60794-1-1-2002, ДСТУ ИЭС 60794-3-2002, ДСТУ 45.019-2001, ГОСТ 18690-82.

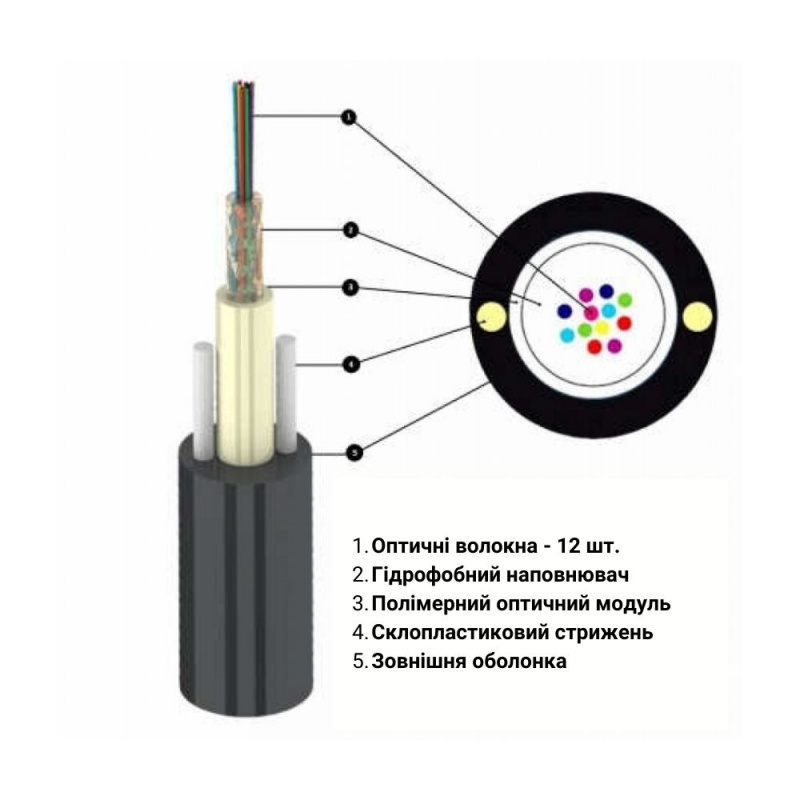

В волоконно-оптическом кабеле Lankore UT 012 SM ADSS 1,0кН предусмотрено двенадцать (12) оптических волокон. Благодаря усиленной конструкции, кабель устойчив к неблагоприятным факторам окружающей среды, температурным перепадам. Максимальная длина пролета при подвесе – до 80 метров. Покрытие кабеля изготовлено из высококачественного полиэтилена, внутри кабеля размещен полимерный оптический модуль диаметром 2,0 мм. Конструкция кабеля дополнительно усилена стеклопластиковыми прутьями 1,0 мм. Диаметр самонесущего кабеля 6,0 мм, вес 30 кг/км.

Преимущества Кабеля волоконно-оптического Lankore UT 012 SM ADSS 1,0кН

Кабель волоконно-оптический Lankore UT 012 SM ADSS 1,0кН имеет диэлектрическую конструкцию, позволяющую использовать его для крепления на опорах сети электротранспорта или ЛЭП. Рекомендуемое максимальное расстояние пролета составляет до 80 метров. За счет наличия в кабеле 2 стеклопластиковых прутков кабель имеет достаточно высокие показатели устойчивости к усилиям на растяжение. Волокна кабеля изготовлены ведущими мировыми производителями – Corning, Fujikura.

Особенности и возможности Кабеля волоконно-оптического Lankore UT 012 SM ADSS 1,0кН

Кабель волоконно-оптический Lankore UT 012 SM ADSS 1,0 кН может применяться при прокладке ВОЛС в условиях жестких требований к диэлектрическим свойствам оптических линий (контактные сети, линии электропередач и освещения). Также кабель может применяться и для абонентских кабельных отводов и для оптических линий низкой плотности. Длина допускаемого пролета может позволить организовать подключение оптических устройств на значительном расстоянии от магистральной линии. Адаптированные к климатическим условиям Украины температурные параметры кабеля удовлетворят все регионы и обеспечат надежную работу оптических сетей в любое время года.

Кодировка волокон

Цветовая кадировка волокон к  IEC 60304.

Цветовая кодировка волокон в соответствии с IEC 60304

В 16 и 24 волоконного кабеля группировка волокон в модуле осуществляется с помощью нитей разного цвета (2 пучка по 8 и 12 волокон окутанных нитью).

Соответствие стандартам

Кабель отвечает нормативным документам:
ДСТУ ІЕС 60794-1-1-2002,
ДСТУ ІЕС 60794-3-2002,
ГСТУ 45.019-2001,
ГОСТ 18690-82.

Вивод про Кабель волоконно-оптический Lankore UT 012 SM ADSS 1,0кН

Кабель волоконно-оптический Lankore UT 012 SM ADSS 1,0 кН – круглый диэлектрик с допустимым растягивающим усилием 1,0 кН. Идеально подходит для сетей FTTx и PON. Крепление производится с помощью стандартных зажимов на любых опорах и конструкциях. Данный кабель имеет 12 оптических волокон.
