Описание стандартов многомодовых волокон
Стандарты многомодовых волокон

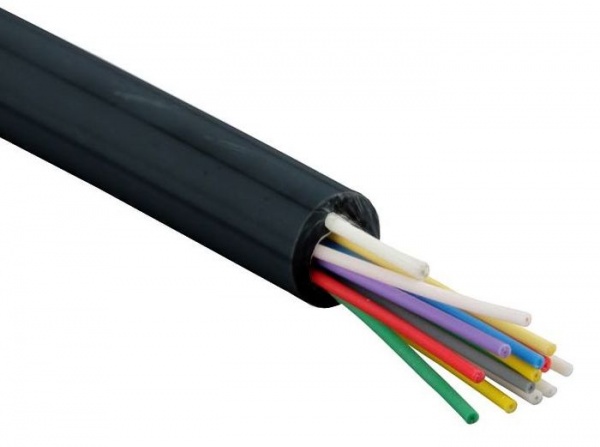

Общепринятым правилом при классификации оптоволокна являются рекомендации "Международного союза электросвязи" - МСЭ-Т (последнее "Т" - Телекоммуникационный). На английском "ITU-T" (International Telecommunication Union - Telecommunication standardization sector). Рекомендации в различной документации кратко обозначают как "рекомендации МСЭ-Т G.651", "ITU-T G.652" или "G.655".
Стандарт G.650
Стандарт G.650 дает общие определения типов волокон, перечень основных характеристик и параметров одномодовых волокон, а также методов измерения и контроля этих параметров.
Стандарт G.651.1
Стандарт G.651 описывает «Многомодовые оптические волокна с градиентным показателем преломления и диаметром световпроводящей сердцевины 50 мкм» и обшивки 125 мкм и на ВОК на его основе. В нем описаны рекомендации по основным параметрам этих волокон, их характеристикам и допустимым нормам. Этот тип волокон используется только в коротковолновых линиях связи с рабочей длиной волны 0,85 и редко 1,31 мкм внутри помещений. Применяется для оптических сетей небольшой протяжённости около 1 км.
Читайте также
Стандарт G.652
"Характеристики одномодового оптического волокна и кабеля" - разработан для волокон длиной 1,31 мкм. При таком показателе волокно G.652 имеет нулевую хроматическую дисперсию и затухает с минимальным значением сигнала. У волокна G.652 диаметр сердечника равен около 9 мкм, а обшивки – 125±2 мкм.
Оптическое волокно G.652 отличается высокой надежностью и обеспечивает передачу данных на скорости до 10 Гбит/с на дистанции 50км. Применение оптоволокна G.652 в линиях связи, где необходима передача данных на скорости выше 10 Гбит/с, требует установки более сложного оборудования, что влечет большие финансовые расходы.
Стандарт G.653
Стандарт G.653 называется "Одномодовое оптическое волокно со сдвигом дисперсии" l=1,55 мкм. Это волокно имеет нулевую дисперсию в области минимальных потерь волокна, такое числовое значение достигается за счет более сложной конструкции светопроводящего сердечника, а именно специально заданному распределению коэффициента преломления по диаметру жилы. Размер светопроводящего сердечника составляет 8 мкм, обшивки – около 125 мкм, защитного покрытия – примерно 250 мкм
Волокно типа G.653 используется в протяженных магистральных широкополосных линиях и сетях связи, при построении высокоскоростных интернет линий, оно обеспечивает передачу информации на несколько сотен километров со скоростями до 40 Гбит/с. Однако, по нему можно передавать только один спектральный канал информации, то есть оно не может быть использовано в волоконно-оптических системах и сетях, в которых применяются волоконно-оптические усилители и плотное оптическое спектральное мультиплексирование (DWDM-технологии). Причина этого заключается в высоких уровнях световой мощности в волокне после усиления и высокой плотности спектрального уплотнения, т. е. необходимости одновременной передачи большого числа независимых спектральных каналов по одному волокну.
Высокая концентрация световой мощности в волокне — G.653 из-за особенностей структуры жилы приводит к проявлению нелинейных эффектов и, в частности, четырехволновому смешению, которое проявляется при нулевой хроматической дисперсии и приводит в свою очередь к перекрестным помехам в линии.
Стандарт G.654
Стандарт G.654 - "Характеристики одномодового оптического волокна и кабеля со смещенной дисперсией и отсечкой" с минимальными потерями в пределах 1,55 мкм. Это волокно было разработано для передачи данных на многокилометровые расстояния в оптоволоконных линиях связи под водой. За счет больших, чем у волокна стандарта G.653 размеров световедущей жилы, оно позволяет передавать более высокие уровни оптической мощности, но в то же время обладает более высокой хроматической дисперсией в диапазоне l=1,55 мкм. Волокно типа G.654 не предназначено для работы на какой-либо другой волне излучения кроме l=1,55 мкм. Диаметр светопроводящей жилы 10,5 мкм. Диаметр обшивки составляет 125 мкм и внешнего покрытия 250 мкм.
Стандарт G.655
Стандарт G.655 относится к волокну со смещенной ненулевой дисперсией — NZDSF (Non-Zero Dispersion Shifted Fiber) - "Характеристики одномодового оптического волокна и кабеля с ненулевым дисперсионным смещением". Это волокно предназначено для применения в магистральных ВОЛС и системах, где широко распространено применение технологии DWDM в диапазоне длин волн 1,55 мкм. Благодаря большому размеру светопроводящего сердечника и слабой дисперсии может использоваться на линиях связи, где применяются оптоволоконные усилители. Это снижает проблему четырехволнового смешения и нелинейных эффектов и открывает возможности применения эффективных волоконно-оптических усилителей. Диаметр модового поля на длине волны 1550 нм: 8,0 -11,0 мкм. Внешнее покрытие - диаметр 250 мкм.
Стандарт G.656
Стандарт G.656 - "Характеристики волокна и кабеля с ненулевой дисперсией для широкополосной оптической передачи" в области 1,55 мкм. В таком оптическом волокне ненулевая дисперсия используется для уменьшения четырехволнового смешивания и перекрестной фазовой модуляции в более широком диапазоне длин волн. Применяется при построении широкополостных линий связи. Диаметр модового поля на длине волны 1550 нм: 7,0 - 11,0 мкм". Диаметр обшивки 125 мкм при защитном покрытии 250 мкм.
Стандарт G.657
Стандрат G.657 – «Характеристики одномодового оптического волокна и кабеля, не чувствительного к потерям на макроизгибе, для использования в сетях доступа». Волокна описанные в рекомендации G.657 допускают очень малые радиусы изгибов. Оптимально подходят для применения во внутренних помещениях. По остальным оптическим характеристикам этот тип оптоволокна аналогичен рекомендациям G.652.D. Диаметр модового поля на длине волны 1310 нм: 6,3-9,5 мкм. оболочка 125 мкм.
