Создание локальной сети в небольшом офисе

Наверняка многие задавались вопросом, насколько реально обеспечить локальную сеть в офисе за короткий промежуток времени и с минимумом вложений.
Предлагаем Вам два выхода из ситуации на таких примерах: первый – сеть до десяти единиц техники, второй, более сложный – 20-30 единиц техники.



Итак, первый способ – сеть между единицами техники с дальнейшим обеспечением им доступа к серверам, различной сетевой компьютерной технике, и, естественно, Глобальной Сети. Для этого Вам будут необходимы: маршрутизатор и коммутатор.

В качестве маршрутизаторов, можем посоветовать Вам устройства марки TP-Link: DIR-640L и DSR-150N. Последнее устройство гарантирует более широкий функционал в настройках безопасности, а также способно подключать технику, путём использования USB порта (устройства хранения данных и устройства печати итд). Также, описываемое оборудование оснащено Wi-Fi и функцией 3G.

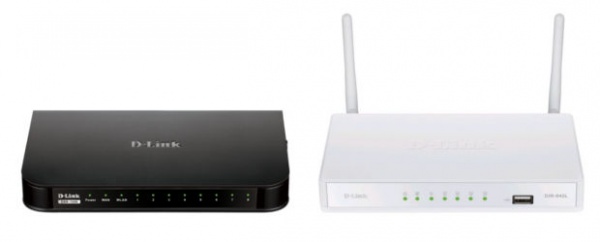

Роутеры D-link DIR-640L и DSR-150N





Чтобы подключить вдобавок какое-либо число компьютеров посредством сетевого кабеля, применяются коммутаторы группы DES-10xx либо DES-11xx. Применяя эти устройства, Вам будет доступен базовый функциональный уровень сети, и возможности управления и настраивания функций безопасности. Вдобавок, реально использовать удаленное включение работников по VPN. В этом случае, расходы будут рационализированы, будут отсутствовать какие-либо проблемы в подключении и настраивании устройств.



Использование данного способа несет за собой кое-какие ограничительные моменты:
- скорость подключения на уровне 100 Мбит/с;
- осуществление активных функций выполняет один механизм, это сужает варианты по увеличению и допустимую нагрузку на устройство;
- не предусмотрены функции мониторинга сети;
- не предусмотрена внутренняя защита пользователей от каких-либо вмешательств остальных пользователей.



Сеть на 20 – 30 единиц техники

Все время происходит рост численности пользователей сети и также растет разновидность подключаемой техники, вследствие этого, появляется потребность в улучшении подходов в организации работы оборудования. Улучшить эффективность сети, реально путём применения управляемых коммутаторов DGS группы EasySmart или Smart, в которых предусмотрена функция подключения пользователей со скоростью 1 Гб/с и функции мониторинга и управления портами. Помимо этого, возникает возможность настраивания безопасности, разделения подключения на группы итд.
Также продуктивность сети реально улучшить за счет количества точек доступа для беспроводных соединений. Впоследствии, повысятся характеристики покрытия всего офиса, а нагрузка разделится равномернее, что положительно повлияет на качественные показатели связи в каждом подключении. С целью образования общего информационного хранилища, возможно применять сетевой диск группы DNS, в котором определяются группы, с выделением для них квот, образовать FTP, WEB, Samba.
Использование описанного способа даст возможность создать высокопроизводительную сеть, в которой увеличатся возможности управления и безопасности сети, и появится возможность ее изменения.



Альтернативные устройства

Возможно совмещать и заменять устройства другими образцами, зависимо от надобности в определенных функциях – скорость портов сети, шлюза, присутствие USB, 3G, Wi-Fi протоколы.



Можно взять на заметку такие роутеры:



Модель	DIR-640L	DSR-150N	DSR-250	DSR-500	DSR-1000	DFL-260E	DFL-860E
Скорость портов, Мбит/с	10/100	10/100	10/100/1000	10/100/1000	10/100/1000	10/100/1000	10/100/1000
Скорость шлюза Мбит/с		45	45	70	130	150	200
Скорость VPN Мбит/с		25	35	70	100	45	70
Дополнительно	WiFi, 3G	WiFi, USB, 3G	USB, 3G	2 WAN, USB, 3G	2 WAN, USB, 3G	WAN, DMZ	2 WAN, DMZ



Коммутаторы фирмы D-Link для небольшой сети:



Серия	DES-10xx	DGS-10xx	DES-11xx	DGS-11xx	DES-1210-xx	DGS-1210-xx
Скорость клиентских портов, Мбит/с	100	1000	100	1000	100	1000
Управление	нет	нет	Web, SmartConsole	Web, SmartConsole	Web, Telnet CLI, SNMP	Web, Telnet CLI, SNMP
Основные функциональности	-	-	VLAN, IGMP snooping, QoS, Static MAC, LD	VLAN, IGMP snooping, QoS, Static MAC, LD	VLAN, IGMP snooping, QoS, ACL, DHCP server screening, LD	VLAN, IGMP snooping, QoS, ACL, DHCP server screening, LD



Основная часть устройств осуществляет управление, используя Веб-интерфейс, поскольку это способствует упрощению административных функций, предлагает разнообразный набор возможностей в поиске и устранению неполадок. Это оборудование используется для создания сетей для небольших и средних офисов.
