Особенности настройки SOHO роутеров



1. Ширина канала 20 МГц. Такая ширина канала обеспечивает вдвое больший радиус зоны покрытия, чем ширина канала 40МГц. Кроме этого в зашумлённой обстановке, когда несколько сетей Wi-Fi работает в диапазоне Wi-Fi 2,4ГГц, при более узкой ширине канала меньшее количество чужих сетей Wi-Fi будут мешать работе роутера. И это приведёт к тому, что скорость при настройке ширины канала 40 МГц будет меньше, чем при ширине канала 20 МГц – это касается роутеров любых моделей и производителей. Наглядно эту ситуацию видно на рисунке 1, где приведено частотное распределение сетей Wi-Fi в стандартном многоэтажном здании. Сеть Wi-Fi обозначенная жёлтым цветом и имеющая ширину 40МГц пересекается с около 20-ю другими сетями и не пересекается только с двумя стоящими на канале 13 и имеющими ширину 20МГц. Можно смело сказать, что свой скоростной канал подобная сеть вынуждена будет делить, в той или иной мере, с ещё 20-ю сетями, что приведёт к тому, что работать нормально она будет только вблизи своего роутера, где уровень приёма других сетей будет значительно ниже.

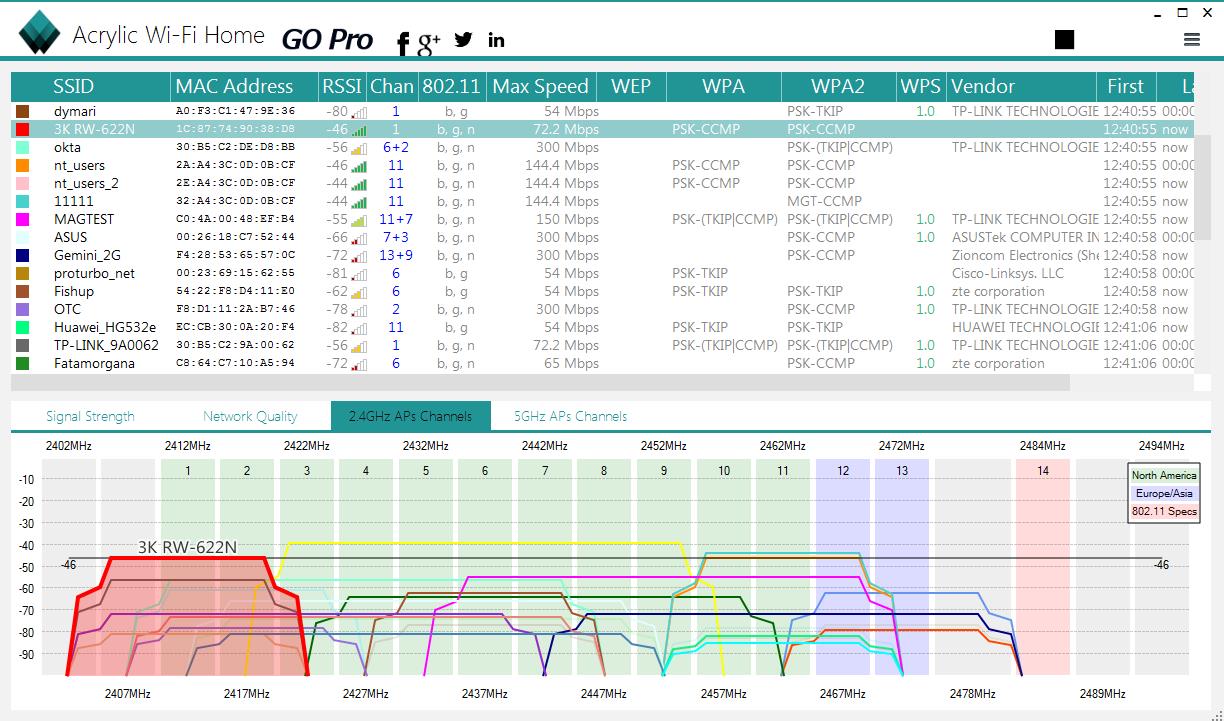

Рис.1 Частотное распределение сетей Wi-Fi в стандартном многоэтажном здании – выделен уровень приёма от роутера 3K RW622N.

Стоит обратить внимание на информацию, что без помех друг другу в диапазоне Wi-Fi могут одновременно работать только ТРИ сети с шириной канала 20 МГц – на 1-м, 6-м, 11-м каналах, либо ОДНА сеть с шириной канала 40 МГц. Непересекающимся по частоте образом можно расположить два канала по 40МГц, но они будут смежными и внеполосное излучение одного будет попадать в полосу другого мешая ему, поэтому даже две сети с шириной 40 МГц не смогут работать независимо.  Ниже на рис.2 приведён пример настроек ширины канала 20 МГц для 3K RW622N и 1-го частотного канала.

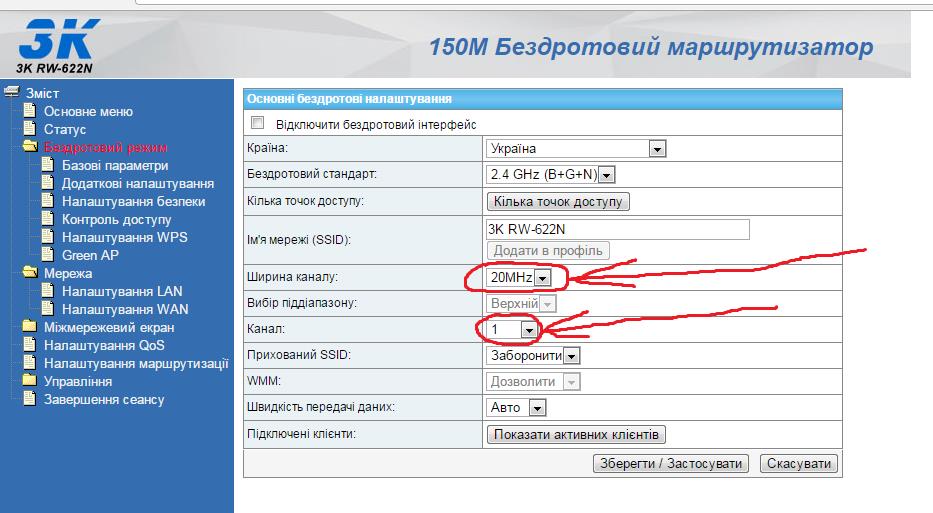

Рис.2 Настройки ширины канала 20 МГц для 3K RW622N и 1-го частотного канала.



2. Установить 1-й частотный канал как показано на рис.2. Это требование не обязательно, если известна эфирная обстановка вблизи полосы выделенной для Wi-Fi 2400-2483.5МГц. Но если есть сомнения, то лучше выставить 1-й канал, так как в диапазоне 2500-2700МГц работают мощные эфирные передатчики MMDS телевидения и их внеполосные сигналы попадают к диапазон Wi-Fi 2.4ГГц. Но чем дальше по частоте от основного сигнала MMDS, тем его внеполосные излучения ниже, поэтому 1-й Wi-Fi канал надёжней, чем, например, 11-й.
3. 20/40МГц совместимость должна быть запрещена. Это особенность настроек 3K RW622N. Если разрешить эту совместимость(она по умолчанию разрешена), то, даже выставив ширину канала 20МГц как показано на скриншоте выше, вы не добьётесь, чтобы роутер работал только с шириной канала 20 МГц – он всё ещё будет в автоматическом режиме самостоятельно выбирать ширину канала 20 МГц или 40 МГц, что в зашумлённой обстановке приведёт к снижению  скорости передачи информации. На рис.3 приведён образец настройки запрета на совместимость каналов с шириной 20/40 МГц.

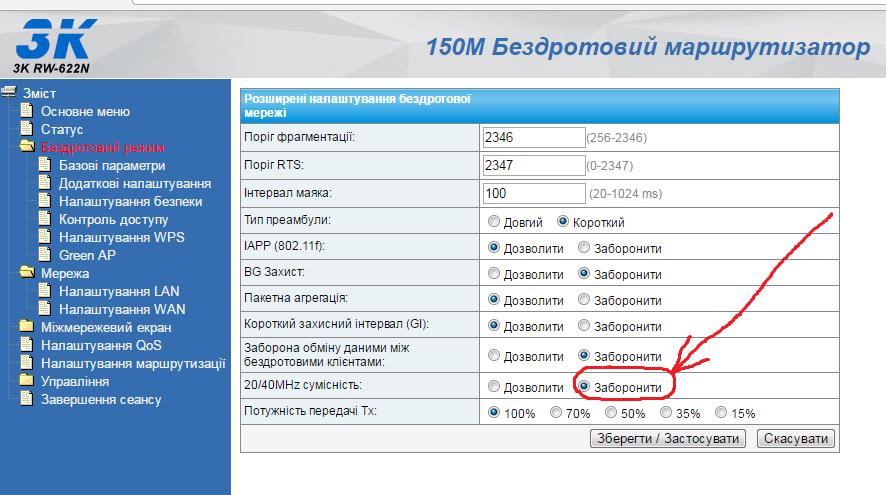

Рис.3 Образец настройки запрета на совместимость каналов с шириной 20/40 МГц.



4. Установить антенну на роутере под углом 45 градусов к горизонту. Эта рекомендация связано  с тем, что одна антенна может обеспечить только одну поляризацию, вне зависимости от того  какой роутер используется 3K RW622N или TL WR740N, и поэтому лучше антенну поставить так , чтобы клиентские  устройства, имеющие антенны только вертикальной или только горизонтальной поляризации, могли принять сигнал от  роутера с одной антенной .
5. Интересный факт иллюстрирующий, что уровень приёма от 3K RW622N выше, чем у TL WR740N. На рисунках 1 и 4 приведены скриншоты показывающие уровень приёма через две стены (одна капитальная, другая из гипсо-картона) сигналов от роутера 3K RW622N и от роутера TL WR740N. Клиентом для роутеров выступал ноутбук. Сравнивая скриншоты можно увидеть, что сигнал от 3K RW622N выше на 7…10 дБ, чем от TL WR740N. Уровни нестабильны и на скриншотах приведены их приблизительно средние значения.

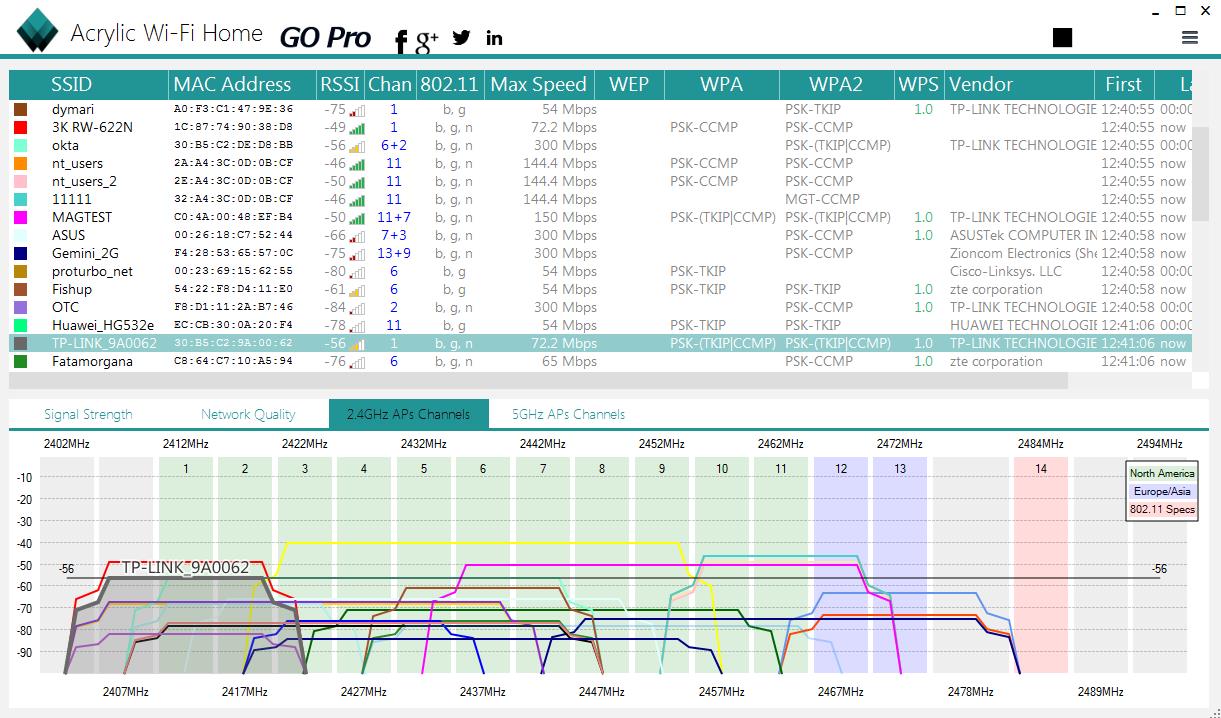

Рис.4 Частотное распределение сетей Wi-Fi в стандартном многоэтажном здании – выделен уровень приёма от роутера TL WR740N.
