Как настроить Wi-Fi маршрутизатор (роутер) TP-Link

В данной публикации, на примере модели TP-Link, мы попытаемся максимально доступно описать весь процесс подключения маршрутизатора для дальнейшей его эксплуатации.

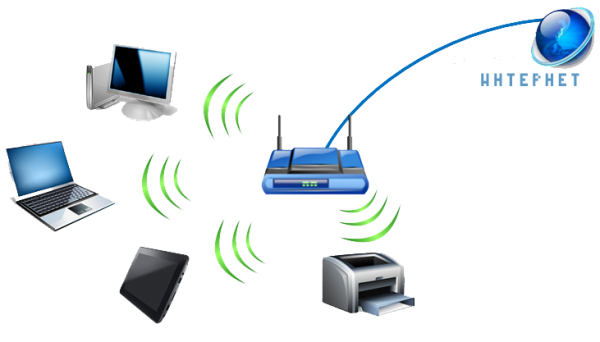

Основополагающей функцией маршрутизатора является обеспечение выхода в Интернет. Для осуществления этой функции, требуется знать, какой тип соединения использует Ваш провайдер.

Выделяют такие типы подключения:
• используя динамический IP-адрес;
• используя статический IP-адрес (обычно с привязкой по MAC-адресу);
• по протоколу PPPoE;
• по протоколу PPTP;
• по протоколу L2TP.
Детальнее все вышеперечисленные типы мы рассмотрим несколько позднее.



Как осуществить подключение маршрутизатора
Для начала нужно подсоединить роутер к сети питания. В порт роутера (Internet) подключается кабель Вашего Интернет-провайдера либо модема, в другой свободный порт, встроенного свитча подключается патчокрд от нужного Вам устройства (компьютер, ПК). Потом следует открыть сетевые настройки Вашего устройства. Ситуация будет проще если в свойствах Протокола Интернета будет определено: «Получать IP-адрес автоматически». Возможно, настройки IP были определены ручным методом, в таком случаи их необходимо сохранить для применения в дальнейшей настройке. В ряде случаев провайдер может использовать фильтрацию по MAC-адресу, потому во время настраивания, например, нового роутера, провайдера следует уведомить об изменении физ. адреса и попросить осуществить нужные изменения, иначе придется сделать дублирование MAC-адреса.

Если подключение было осуществлено правильно – в трее возле «даты и времени» появится значок «компьютера», который указывает сетевое подключение. Чтобы сделать диагностику подключения, нужно использовать такие команды:
ping — проверяется видимость маршрутизатора;
ipconfig — определяется полученный IP-адрес, шлюз, маска сети и MAC-адрес.

Процесс настраивания роутер TP-Link

Осуществим описание подключения, взяв за пример, маршрутизатор - TL-WR641G. Необходимо воспользоваться браузером (в настройках нужно, чтобы прокси был неактивен). В строке поиска нужно вписать адрес: 192.168.1.1 (этот адрес и идентификационные данные указаны на роутере), дальше появится окошко, в нем следует ввести имя: admin и пароль: admin. В случае, если маршрутизатор уже перенастраивался – возможно, будет нужно сбросить настройки до положения «по умолчанию» (воспользовавшись кнопкой Reset). В случае удачной идентификации, Вы получите доступ к странице администрирования маршрутизатора. С целью ускоренной настройки, возможно применить пункт меню - Quick Setup. Следует определить тип соединения. Зависимо от типа соединения, определяется статический адрес, маска сети, шлюз, настройки DNS; для использования PPPoE, нужно указать имя пользователя и пароль для подключения к Интернету.



Динамический IP-адрес - простой способ, настройки прописывать не нужно, они получаются автоматически.



Статический IP-адрес — понадобятся предварительные параметры «Интернет протокола TCP/IPv4» соответствующие настройкам, которые должен предоставить интернет-провайдер (настройки состоят в частности IP-адреса, маски подсети, шлюза и DNS-сервера(-ов).
Бывает, что в этих двух типах применяются привязки по MAC-адресу (в этой ситуации, как правило, нужно чтобы маршрутизатор поддерживал т.н. MAC Cloning или MAC Spoofing — подмена или изменение MAC-адреса в интернет-порту).





VPN подключение – следует ввести логин и пароль.

Если появится надобность клонировать MAC-адрес, следует в подразделе Network выбрать MAC Clone. Потом осуществить сверку данных и нажать на “Clone MAC Address”. Затем, нужно сохранить настройки. Чтобы изменения вступили в действие, требуется перезагрузить роутер.

VPN подключение разделяется на подтипы:

а) PPPoE – чтобы подсоединиться к интернету, нужно создать соединение, воспользовавшись мастером настройки, далее выбрать «Подключить к Интернету» -> «Установить подключение вручную» и указать в настройках PPPoE.

б) PPTP – чтобы подсоединиться к сети, нужно организовать соединение, воспользовавшись мастером настройки, затем - «Подключиться к рабочему месту» -> «Подключение к виртуальной частной сети (VPN)», дальше указать адрес VPN-сервера.

в) L2TP - тип соединения, который набирает популярность. Настройка такая же, как для PPTP, но после организации соединения, нужно в его свойствах во вкладке «Сеть» нажать «L2TP IPSec VPN».



Процесс настраивания Wi-Fi на роутере

Настраивание Wi-Fi сети происходит в разделе Wireless - Wireless Settings. В каких-то моделях следует осуществить разрешение для беспроводного подключения опцией Enable в поле Wireless Radio. Дальше, необходимо присвоить имя Wi-Fi подключению - в поле SSID пишется имя сети (оно будет отображено в списке доступных для подключения), по умолчанию, будет определена модель маршрутизатора. Следующий шаг – нужно указать регион, канал (возможно оставить auto, или не изменять данную опцию), режим (mode) – тип протокола, определяющий скорость работы. Некоторые модели оснащены функцией настройки макс. скорости ручным способом.

Защита Wi-Fi соединения происходит с помощью протоколов безопасности. Нужно указать протокол — как правило, это WPA-PSK/WPA2-PSK. В поле PKS Passphrase нужно ввести Ваш пароль, состоящий из не менее 8 символов. Для лучшей безопасности, нужно применять сложный пароль (сочетаемый из цифр, букв).

В основном, это весь спектр настроек, необходимых для построения сети. Помимо этого, в процессе диагностики, возможно, потребуется статистика роутера, чтобы повысить безопасность фильтра по MAC-адресам (функция разрешения входа в сеть только проверенному оборудованию).

Раздел System tools использует для того, чтобы сделать резервное копирование настроек, обновить прошивку, настроить время и перезагрузить.
