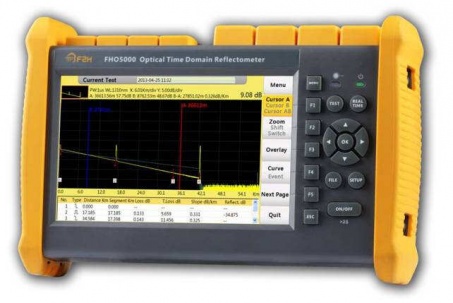

Рефлектометр Grandway FHO5000-D26-PM-TS-FM

Код товара:
Нет в наличии
Основные характеристики:
  • Встроенный лазерный источник видимого света
  • Тестирование оптической линии в режиме реального времени
  • Программное обеспечение для обработки результаты измерений
  • USB для соединения с компьютером или с другими устройствами
  • Встроеная память 4Гбайт
  • Поддержка русского языка
  • Малые габариты, легкий вес
  • ХАРАКТЕРИСТИКИ
  • ОПИСАНИЕ
  • СОПУТСТВУЮЩИЕ ТОВАРЫ
  • ЗАГРУЗКИ
  • АНАЛОГИ
Технические характеристики "Рефлектометр Grandway FHO5000-D26-PM-TS-FM"
Длина волны
1310 нм
Динамический диапазон
28…30 дБ
Параметр Значение
Длина волны 1310/1550 нм
Динамический диапазон 26/24 дБ
Мертвая зона по затуханию (ADZ) 4 м
Мертвая зона по событиям (EDZ) 0,8 м
Ширина импульса 3нс, 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс
Растояние тестирования  100m, 500m, 2km, 5km, 10km, 20km, 40km, 80km, 120km, 160km, 240km
Количество точек выборки 128 000
Разрешение по расстоянию Минимум 0,25 м
Линейность 0,05
Порог по потерям 0,01 дБ
Разрешение по потерям 0,001 дБ
Разрешение по расстоянию 0,01 м
Погрешность по расстоянию ± (1м + измеренное расстояние х3х10-5 + разрешение по выборке)
Определитель обрывов 10 мВт, 2 Гц
Тип оптического коннектора FC/PC
SC(опционально)
Память 40 000 рефлектограмм

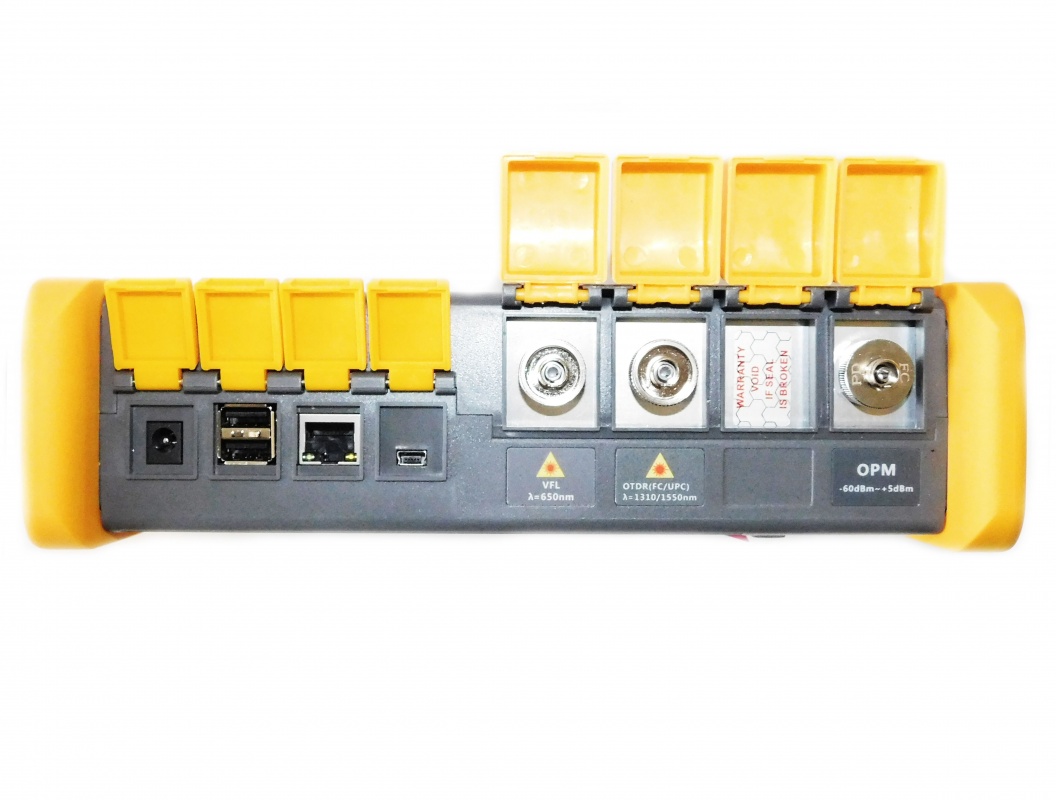

Интерфейсы RJ-45-1шт
1×RJ45 port, 3×USB port (USB 2.0, Type A USB×2, Type B USB×1)
Экран Цветной, TFT-LCD 7 дюймов, сенсорный
Питание Сеть 220В или аккумулятор
7.4V (dc) /4.4Ah литиевая батарея
Время работы: 12 часов
Время зарядки: <4 часа (выключение питания)
Источник питания 10V(dc), 100V(ac) to 240V(ac), 50~60Hz
Температура эксплуатации -10 до +50 оС
Температура хранения -20 до +70 оС
Степень защиты IP65 (IEC60529)
Габариты 253×168×73,5 мм
Вес ( нетто)  1,5 кг

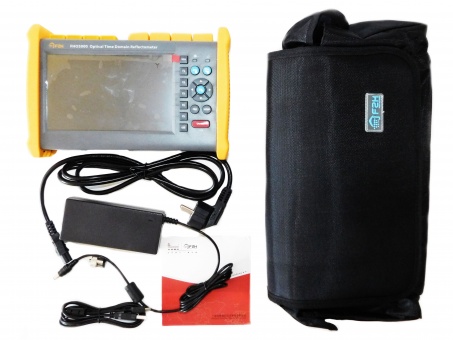

Комплектация Стандарт: главный блок, адаптер питания, литиевая батарея, адаптер FC, шнур USB, руководство пользователя, компакт-диск, чехол. (адаптер SC-Опционально)
Другие функции Обновление данных в режиме работы в реальном времени (1 раз в секунду)
Диапазон времени усреднения  (от 1 до 3600 с)
Обнаружения траффика в волокне
Режим наложения и сравнения рефлектограмм
Технические характеристики измерителя мощности PM
Параметр Значение
Тип фотодиода InGaAs
Диапазон принимаемых длин волн 800 – 1700 nm
Калиброванные длины волн 850/1300/1310/1490/1550/1625/1650nm
Динамический диапазон Type A: -65~+5dBm (standard); Type B: -40~+23dBm (optional)
Разрешение 0,01 дБ
Точность измерения ± 3,5дБ ±1нВт
Тип адаптера FC/PC


Технические характеристики источника видимого излучения VFL

Параметр Значение
Длина волны 650nm
Мощность 10mw, CLASSIII B
Дистанция 12km
Коннекстор FC/UPC
Режим работы CW/2Hz

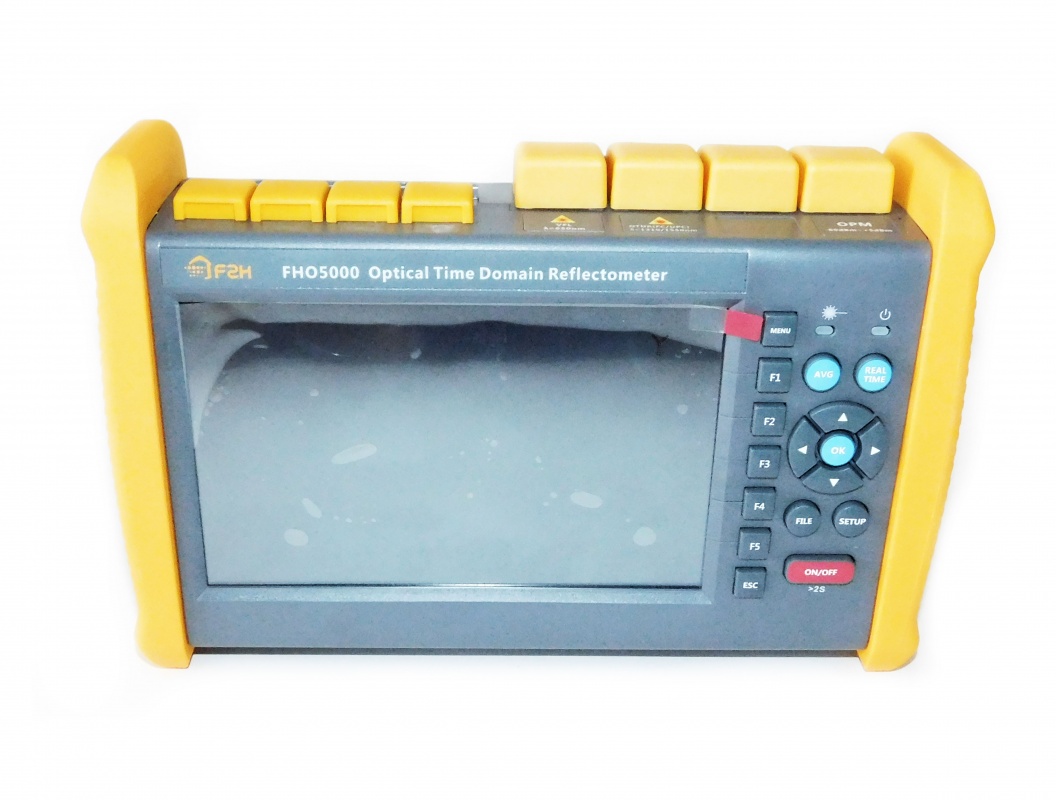

обзор Рефлектометра Grandway FHO5000

Новейшие универсальные интеллектуальные рефлектометры оптические серий FHO5000 являются настоящей лабораторией с огромным количеством возможностей. Большое количество прикладных измерительных модулей, высокая надежность и привлекательная стоимость делают эту серию приборов незаменимым инструментом при развертывании и эксплуатации ВОЛС,а также различных технологий, применяемых в оптическом волокне.

Особенности :

  • Выбор моделей с разным динамическим диапазоном и разными длинами волн.

  • Малые габариты, легкий вес .

  • Наличие интерфейсов RJ-45, 2 USB и 1 мини USB для соединения с компьютером или с другими устройствами.

  • Исключительное удобство использования: тестирование нажатием одной клавиши.

  • Дистанционный доступ с компьютера через сетевой кабель.

  • Можно выбирать длину волны на 1625нм для измерения на работающих FTTH/PON-сетях.

  • Встроенный лазерный источник видимого света  позволяет оперативно проводить поиск поврежденных оптических волокон.

  • Тестирование оптической линии в режиме реального времени.

  • Программное обеспечение для обработки результаты измерений, хранения и распечатки данных .

  • Встроеная память 4Гбайт позволяет хранить более 40000 рефлектограмм.

  • Многоязычный интерфейс, в том числе поддержка русского языка.

Состав рефлектометра:

Модуль

Параметры

Описание

OTDR модуль



стандарт

VLF модуль



стандарт

Оптический измеритель мощности

+5дБм...-50дБм

опционально

Лазерный источник излучения

1310/1550нм

опционально

Спецификация:

Тип

Длина волны

Динамический диапазон

Мертвая зона по событию/затуханию

FHO5000-D32

1310/1550нм

32/30dB

0.8/4м

FHO5000-D35

1310/1550нм

35/33dB

0.8/4м

FHO5000-D40

1310/1550нм

40/38dB

1/4м

FHO5000-D43

1310/1550нм

43/41dB

1/5м

FHO5000-T40F 1310/1550/1625нм 40/38/38dB 1/4м
FHO5000-T43F 1310/1550/1625нм 43/41/41dB 1/5м
