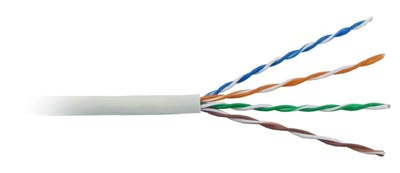

Витая пара (англ. twisted pair) - это вид кабеля, состоящий из одной или нескольких пар проводников, которые свиты друг с другом. Проводники скручиваются с целью минимизации внешнего электромагнитного влияния. В кабелях категории UTP 5 и выше применяется переплетение проводников с разным шагом.
Описание кабеля витая пара
Описываемый вид кабеля применяют для подачи сигнала, когда создаются локальные сети, для прокладывания внутри станций, зданий; для эксплуатации вне помещений, прокладывания в телефонной канализации и по стенам зданий; для монтажа воздушных линий - в этом случае они оснащены стальной проволокой диаметром 1.2 мм, выполняющей функцию несущего элемента.
Подключение к сетевому оборудованию происходит через разъём 8P8C (его часто по ошибке принимают за RJ45), для телефонной связи применяется физический интерфейс RJ11. Для оконечивания кабеля используют специальный инструмент для обжима - обжимные клещи.
На видео посмотрите, как обжать кабель "витая пара"

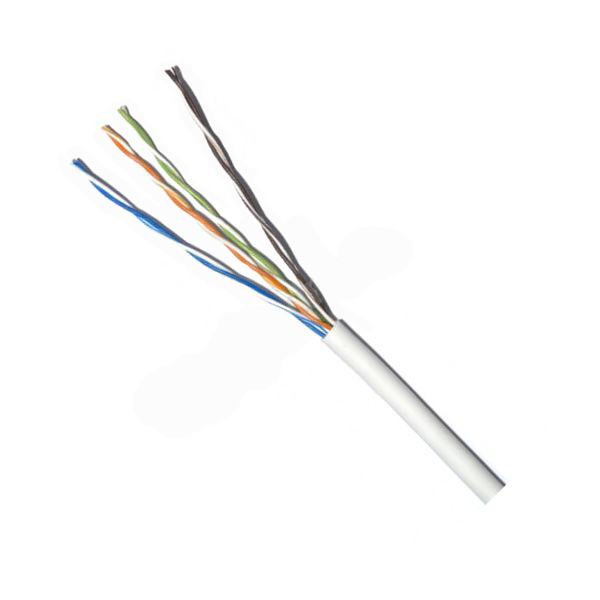

В основном, в витой паре присутствуют 4 либо 8 жил, но их количество может достигать 1000. Физически кабель состоит из набора медных проводников, с изоляционным покрытием, диаметр которых находится в пределах 0,4 – 0,65 мм. Изоляционное покрытие проводников изготовлено из поливинилхлорида (в него добавляется мел, чтобы упростить обрезку наружной оболочки во время монтажа). Покрытие выполнено в разном цвете, благодаря чему при оконечивании происходит их разделение. Но зачастую оно окрашено в серый цвет, на нем сделана маркировка длины и информация о производителе. Толщина наружной оболочки – от 0,5 мм. до 0,6 мм.
Категории витой пары
Разделение витой пары на категории определяется разными показателями скорости передачи, численностью пар, а также другими факторами.
CAT1 – одна пара, данную категорию применяют при включении телефонной связи. Частотная полоса - 0.1 МГц.
CAT2 – устаревший тип кабеля, отличается низкой скоростью передачи сигнала (до 4 Мбит/сек). Может быть применимым для телефонных сетей. Частотная полоса 1 МГц.
CAT3 – состоит из двух пар, раньше применялся для построения сетей 10BASE-T, Token Ring (скорость до 10 Мбит/сек). Частотная полоса - 16 МГц.
CAT4 – кабель из четырех пар, который ранее эксплуатировался при конструировании Token Ring сетей, 10BASE-T, 10BASE-T4. Отличается лимитом скорости передачи - 16 Мбит/сек. Частотная полоса - 20 МГц.
CAT5 – насчитывает четыре пары. Во время эксплуатации двух пар, скорость передачи будет - 100 Мбит/сек. Частотная полоса - 100 МГц.
CAT5е – наиболее используемый вид кабеля, насчитывает четыре пары, применяется при конструировании сетей 100/1000 Мбит/сек. Во время задействования двух пар, скорость передачи - 100Мбит/с, если задействуют все четыре пары – 1000Мбит/с. Частотная полоса 100 МГц.
CAT6 – находит применение в сетях Fast Ethernet (100 Мбит/сек), Gigabit Ethernet (1000 Мбит/сек), передает сигнал на скорости до 10 Гбит/сек. Частотная полоса - 250 МГц.
Также существует подкатегория - CAT6a - с частотой полосой до 500 МГц.
CAT7 – во время работы на частоте до 600 МГц, скорость передачи доходит до 10 Гбит/сек. Максимальная длина передачи сигнала обеспечивается двойным экранированием кабеля.
Также известна подкатегория CAT7a – с частотой до 1200 МГц и скоростью передачи до 40 Гбит/с, при условии включения кабелем, длина которого до 50 метров, и со скоростью до 100 Гбит/с если подключать кабель до 15 метров.
Виды кабелей
Витая пара может отличаться по наличию и разновидностям защитных характеристик кабеля от наводок. Защитную функцию от различных внешних воздействий на кабель выполняет экранирование. Итак, кабели бывают:
• Без защитного экрана – UTP
• С одним экраном, который сделан из фольги – FTP
• С защитой каждой пары, а также одним общим экраном с видом сетки – STP
• Без внешней защиты, но каждая пара находится в экране из фольги - U/STP
• Одна общая оплетка из меди и каждая пара находится в экране из фольги - S/FTP;
• Внешний двойной экран из фольги и медной оплетки – SF/UTP.
По способам прокладывания кабеля, он может применяться для прокладывания внутри зданий либо снаружи. Внешнее прокладывание обусловлено присутствием дополнительной защиты от внешних воздействий. Возможно наличие монтажных элементов, например, несущего элемента (как правило, в виде проволоки либо троса в защитной оболочке), за счет которого монтаж и крепление кабеля при подвешивании осуществляется более удобным способом.
Какую витую пару купить
Главные параметры, определяющие соответствие витой пары Вашим требованиям:
Определяются условия эксплуатации – это будет внешнее прокладывание либо прокладка внутри помещений. Учитывая ответ на этот вопрос, будет ясно нужна ли нам в кабеле дополнительная защита от внешних воздействий, либо нужно, чтобы кабель был самонесущий итд.
Состав проводника – это может быть использование биметаллических жил – омедненные проводники из стали или омедненные алюминиевые проводники. Это отражается на цене, делая ее ниже, но при этом незначительно уступает качество кабеля. В свою очередь, возможно применение медных сплавов с иными металлами.
Толщина жил – стандартна, диаметр жилы должен быть не меньше 0,51 мм. Одни изготовители эксплуатируют проводники, диаметр которых – 0.45 – 0,51 мм. Другие предпочитают экономить, и исключают синие и коричневые пары, данные пары зачастую не используются (для сетей Fast Ethernet применяют лишь две пары).
Порядочный изготовитель-поставщик вправе предъявить сертификат, подтверждающий показатели качества кабеля, но украинские изготовители это делать не обязаны.
Незначительные преимущества, но факторы, являющиеся важными в Вашей определенной ситуации – качественное крепление кабеля с помощью несущего элемента, специальная защита или допустимость маркирования кабеля интернет провайдера и тд.

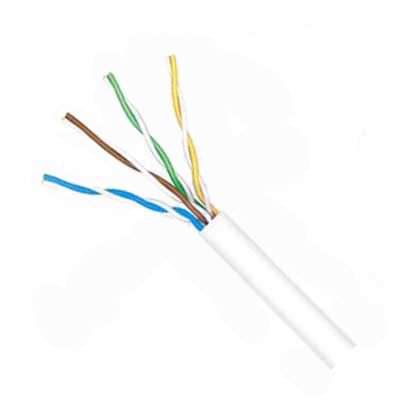

Учитывая вышеописанное, возьмем для примера Витую пару UTP CAT-5 «Hotrex» (AL-CU 4*2*0,51мм) 305 М. Кабель отвечает CAT-5, не имеет аналогов в Украине за счет повышенного содержания меди, изготовлен для прокладывания внутри зданий, имеет четыре пары изолированных проводников, жилы которых сделаны из биметалла - алюминия, покрытого медью, что в свою очередь положительно влияет на проводимость. Оболочка сделана из поливинилхлорида, отличается своей прочностью и защитой от факторов окружающей среды. Прекрасное сочетание цены и качества.
Информация для заказа и покупки кабеля витая пара
Для того, чтобы купить Витую пару UTP CAT-5 «Hotrex» (AL-CU 4*2*0,51мм) 305 М, свяжитесь с нашим менеджером удобным для Вас способом – Кнопка «Узнать цену», «Заказать обратный звонок», «Онлайн-консультант», по телефону +38 (044) 355-53-23.
Цена на Витую пару UTP CAT-5 «Hotrex» (AL-CU 4*2*0,51мм) 305 М может варьироваться в зависимости от условий покупки.
«Технологии Сетей» и партнеры. Услуги для вашего бизнеса
Цена на Витую пару UTP CAT-5 «Hotrex» (AL-CU 4*2*0,51мм) 305 М для партнеров компании «Технологии Сетей» более привлекательна, так же для партнеров существуют улучшенные условия доставки, поддержки и профессиональной технической консультации. Купить Витую пару UTP CAT-5 «Hotrex» (AL-CU 4*2*0,51мм) 305 М на партнерских условиях значительно более выгодно как с точки зрения цены, так и с точки зрения последующего использования товара.
