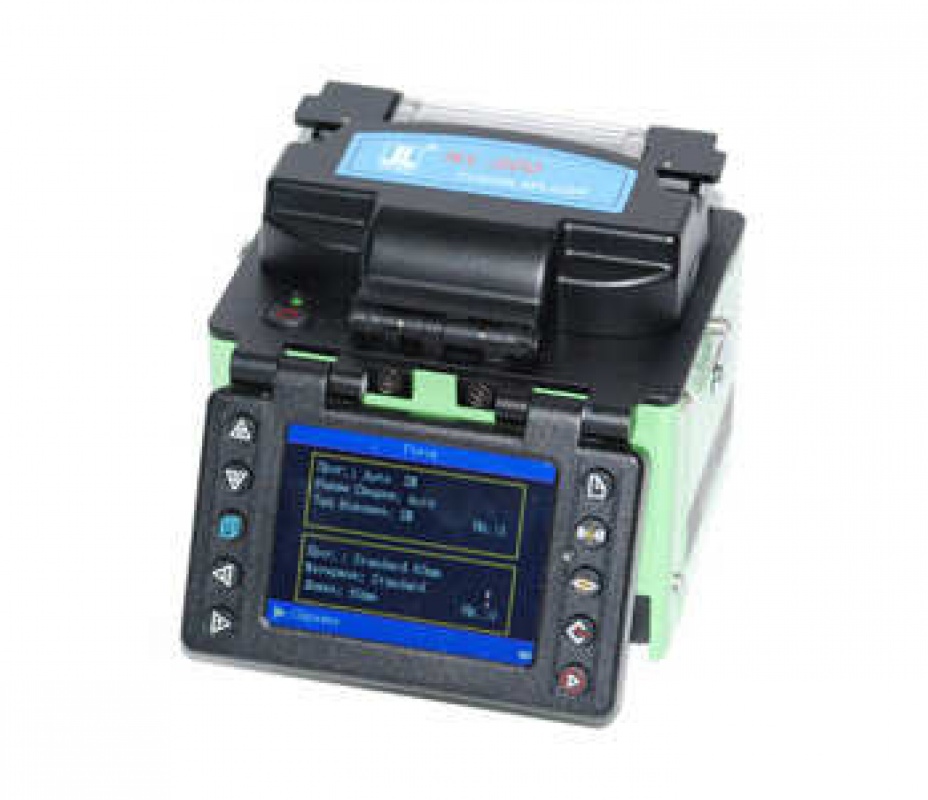

Сварочный аппарат KL-500

Код товара:
Основные характеристики:
• Выравнивание волокна по сердцевине и по оболочке
• До 150 сварок и термоусадок на одном заряде аккумулятора
• Просмотр волокна одновременно в двух осях
• Цветной ЖК-дисплей 3,5"
  • ХАРАКТЕРИСТИКИ
  • ОПИСАНИЕ
  • СОПУТСТВУЮЩИЕ ТОВАРЫ
  • АНАЛОГИ
Технические характеристики "Сварочный аппарат KL-500"

Параметры

Описание

Типы свариваемых волокон

одномодовое (SM)
многомодовое (ММ)
со смещенной областью дисперсии (DS, ITU-T G.653)
со смещенной ненулевой дисперсией (NZDS, ITU-TG.655)

Средние потери на сварном соединении, dB

0,02 (SM)
0,01 (MM)
0,04 (DS/NZDS)

Длина зачистки волокна, мм

10 - 16 (для внешнего покрытия до 250 мкм)
16 (для внешнего покрытия 250-1000 мкм)

Выравнивание волокна

по сердцевине
по оболочке
ручное выравнивание

Диаметр покрытия свариваемого волокна, мкм

100 - 1000

Сохранение результато сварки

4000

Время сварки, с

9

Программы сварки

53 предустановленных
40 настраиваемых

Экран

ЖК цветной дисплей 3.5"

Увеличение экрана

125х при раздельном просмотре по осям X и Y
65х при совместном просмотре по осям X и Y

Источник питания

литиевая аккумуляторная батарея (5200 mAh),
AC/DC адаптер

Ресурс работы от батареи

более 150 сварок с термоусадкой

Время термоусадки, с

30 (время и температура нагрева регулируются)

Программы термоусадки

9 предустановленных
24 настраиваемых

Размер используемых защитных гильз, мм

60 / 40

Интерфейс PC

USB

Условия эксплуатации

от минус 10 до +50°C, при отн. влажности до 95%

Условия хранения

от минус 40 до +60°С, при отн. влажности до 95%

Габаритные размеры, мм

125 х 105 х 113

Масса, кг

1.15 (1.48 с аккумуляторной батареей)


Функционал

Модель аппарата

KL-500

KL-300/300T

KL-280

KL-280G

Программы сварки

Автоматический, обычный, особенный

Автоматический, обычный, особенный

Автоматический

Автоматический

Отображение величины угла скола

Отображение степени непараллельности волокон

Автоматическое выравнивание по фокусу волокон

Автоматическое выравнивание по сердцевине волокон

Автоматическая проверка недостатка поверхности конца волокон

Отображение погрешности выравнивания по сердцевине волокон

Отображение погрешности выравнивания по покрытию волокон

Компенсация отклонения волокон

Автоматическая подстройка мощности дуги сварки

Отображение температуры внутри аппарата

Отображение температуры снаружи аппарата

Отображение температуры в печке

Отображение атмосферного давления

Отображение напряжения в батарее

Сварка конусности

Спящий режим

Автоматическое выключение

Обновление ПО

●:доступно -:недоступно



ОБЗОР СВАРОЧНОГО АППАРАТА Jilong KL-500

Сварочный аппарат от Китайского производителя -  Jilong KL-500. Данное устройство является наименьшим в своей категории. KL-500 оснащён цветным ЖК-дисплеем 3,5", который даёт возможность осуществлять контроль за всеми этапами процесса сварки волокон. Юстировка оптоволокон в данном устройстве происходит по сердцевине, по оболочке. В KL-500 предусмотрено достаточно понятное и удобное в использовании меню.

ПРЕИМУЩЕСТВА СВАРОЧНОГО АППАРАТА Jilong KL-500

Небольшие габариты и вес устройства, хорошая скорость сварки и термоусадки – существенные преимущества в процессе обслуживания и срочного ремонта оптоволоконных сетей. Данный аппарат удобно транспортировать, а также он даёт возможность незамедлительно начинать работу с ним.
В KL-500 есть 2 CMOS-камеры, которые дают возможность визуально оценить расположение волокна в двух осях сразу, и сохранить высокое качество изображения (главным образом -  сердцевины оптоволокна). Увеличение при одновременном просмотре 2 осей - 65х, а при просмотре 1 оси -125х.
Время сварки 9 секунд для стандартного одномодового оптоволокна, термоусадки - 30 секунд. Стандартные потери на сварном шве 0,02 дБ для обычного одномодового волокна.

ОСОБЕННОСТИ СВАРОЧНОГО АППАРАТА Jilong KL-500

Jilong KL-500 может производить сварку основных типов оптоволокон. Один заряд аккумулятора в данном устройстве способен обеспечить до 150 полных циклов сварок и термоусадок. Также, в KL-500 предусмотерна возможность хранения до 4000 результатов сварки и последующих их перенос на компьютер посредствам USB.

ВЫВОД О СВАРОЧНОМ АППАРАТЕ Jilong KL-500

Сварочный аппарат для оптического волокна Jilong KL-500 – самая маленькая модель в линейке Jilong. Такие размеры являются преимуществом при использовании данного аппарата в работе, которая связана с большим количеством его транспортировки.

КОМПЛЕКТНОСТЬ ПОСТАВКИ СВАРОЧНОГО АППАРАТА Jilong KL-500

• Сварочный аппарат
• Скалыватель
• Стриппер
• Запасные электроды – 1 пара
• Мягкий кейс для переноски и хранения
• Батарея аккумуляторная
• DС адаптер
• Шнур питания стандартный
• Приемный лоток сваренных волокон
• Комплект зажимов для SOC – 2 шт.
• Инструменты для чистки сварочного аппарата
• Охлаждающий лоток

ГАРАНТИЯ

Гарантия на Сварочный аппарат Jilong KL-500 12 месяцев.
