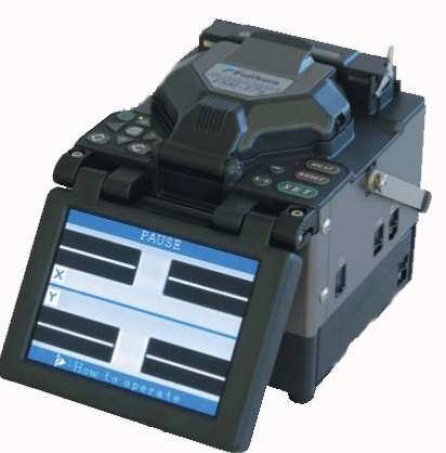

Технические характеристики "Сварочный аппарат FSM-17S - Fujikura"
Компактный сварочный аппарат нового поколения для оптики Fujikura FSM-17S (Япония) предназначен для проведения монтажных работ при строительстве внутригородских и локальных сетей связи. Выравнивание свариваемых волокон в аппарате осуществляется по оболочке волокна с помощью V-образной канавки.
Новая система управления позволяет контролировать параметры и производить калибровку мощности дуги в реальном времени. Удобный компактный дизайн, продолжительное автономное питание, высокое быстродействие и приспособленность к полевым условиям эксплуатации позволяют говорить, что Fujikura FSM-17S – оптимальный выбор с точки зрения соотношения цена/качество. FSM-17S поставляется с инструкцией по эксплуатации на русском языке.
Для работ при монтаже внутригородских и локальных сетей связи
Выравнивание свариваемых волокон осуществляется по оболочке с помощью V-образной канавки
Сварка и оценка потерь (по положению оболочек волокон) осуществляется при нажатии одной кнопки
Взаимозаменяемые блоки питания — адаптер для сети постоянного или переменного тока, а также аккумуляторная батарея
Изображение свариваемых волокон на 5" ЖК-дисплее
Автоматические функции сварочного аппарата — тестирование дугового разряда, компенсация изменения температуры и давления воздуха, самодиагностика состояния аппарата
Технические характеристики:
Типы свариваемых волокон
Одиночные кварцевые оптические волокна:
одномодовые (SM ITU-T G.652),
многомодовые (MM ITU-T G.651),
одномодовые со смещенной дисперсией (DS ITU-T G.653),
Диаметр оболочки волокна
125 мкм
Диаметр защитного покрытия
250 или 900 мкм
Длина зачистки волокна
8-16 для 250 мкм, 16 для 900 мкм
Средние потери на сварном соединении
0,05 дБ для SM,
0,02 дБ для ММ,
0,08 дБ для DS,
Типичное время сварки
25 секунд
Оценка потерь на сварном соединении
Есть
Сохранение результатов сварки
Внутренняя память позволяет сохранять до 300 результатов сварки
Просмотр места сварки
горизонтальное и вертикальное одновременно на 5” ЖК-дисплей
Увеличение места сварки
в 110 раз
Проверка механической прочности места сварки
Растягивающее усилие 2 Н
Типы применяемых КДЗС
Стандартные длиной 60 мм или 40 мм
Питание
От сети 100-240В переменного тока или 10,5-14В постоянного тока, а также от аккумуляторной батареи 12В
Защита от ветра
Максимально допустимая скорость ветра 15 м/с
Условия эксплуатации
Температура: от -10°С до +50°С
Относительная влажность: от 0 до 95% (без конденсации)
По давлению соответствует изменению высоты от 0 до 3660 м над уровнем моря
