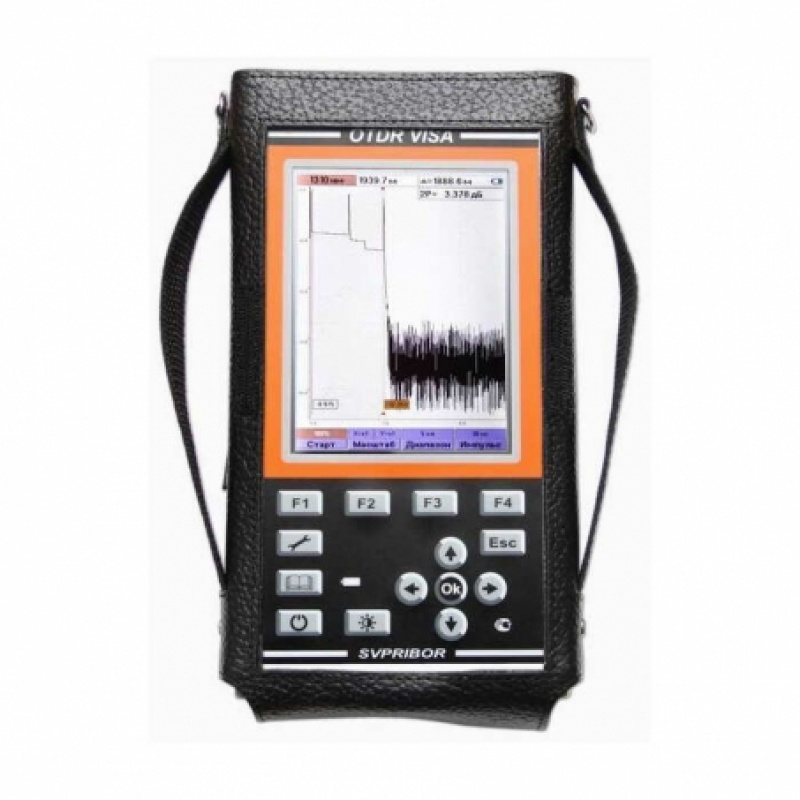

    Рефлектометр VISA 1310/1550 с оптическим модулем М1

    Код товара:
    Рефлектометр VISA 1310/1550 с оптическим модулем М1
    0 отзывов
    Сравнить
    Доставка и оплата
    Основные характеристики:
    • Ударопрочный металлический корпус
    • Функция определения активного волокна
    • Встроенный аккумулятор на 6 часов непрерывной работы
    • Высококонтрастный ЖК дисплей 320 x 240
    • Память 128 измерений
    • Связь с ПК USB
    • Габариты 120х230х40 мм
    • ХАРАКТЕРИСТИКИ
    • ОПИСАНИЕ
    • СОПУТСТВУЮЩИЕ ТОВАРЫ
    • АНАЛОГИ
    Технические характеристики "Рефлектометр VISA 1310/1550 с оптическим модулем М1"
    Длина волны
    1310 нм
    Динамический диапазон
    31…32 дБ

    Тип волокна

    одномодовое

    Длина волны, нм

    1310 ± 20, 1550  ± 20

    Динамический диапазон, дБ
    (модуль М0 опция)
    (модуль М1 установлен)

    36/34
    32/30

    Мертвая зона при измерении затухания, м

    10

    Мертвая зона, при обнаружении неоднородностей, м

    3

    Длительность импульса, нс

    4 ÷ 20 000

    Диапазоны расстояний, км

    2, 5, 10, 20, 40, 80, 160

    Дискретность отображения затухания, дБ

    0,001

    Погрешность измерения расстояний, м

    ±(0,3+интервал дискретизации + 5 х 10-5 х L)

    Погрешность измерения затухания, дБ/дБ

    0,05

    Интервал дискретизации, м

    0,2 ÷40

    Диапазон установка показателя преломления

    1,2000 ÷ 1,6000

    Тип оптического разъема

    FC

    Питание/потребляемая мощность

    4 аккумулятора AA NiMh, 1,2 В / не более 2 Вт

    Габариты; мм/масса, кг

    220 x 125 x 45 / 1,2

    Обзор Рефлектометра VISA 1310/1550 с оптическим модулем М1

    Рефлектометр VISA 1310/1550 с оптическим модулем М1 используется в городских сетях и зоновых магистралях. Динамический диапазон 32/30дБ (модуль М1).
    С помощью данного устройства можно измерять затухание в оптоволокнах и их соединениях, длину оптоволокна и длину промежутка до неоднородностей ВОЛС. Прибор оснащён дисплеем 320 x 240 с высокой контрастностью. Имеет память на 128 измерений. Встроенная аккумуляторная батарея обеспечит 6 часов беспрерывной работы прибора.

    Преимущества Рефлектометра VISA 1310/1550 с оптическим модулем М1

    Управлять устройством можно используя USB интерфейс компьютера (ОС Windows) и программу Visa Viewer X-PRO или используя многофункциональную управляющую платформу X-PRO.
    Рефлектометр важная составляющая измерительных работ на ВОЛС.
    Принцип фукнционирования описываемого устройства достаточно простой: оно посылает в линию импульсы излучения, и учитывают поток обратного рассеивания. Таким образом, происходит выявление неоднородностей по пути прохождения света, устанавливается и размер, и место нахождения.

    Особенности Рефлектометра VISA 1310/1550 с оптическим модулем М1

    Благодаря VISA 1310/1550, можно значительно облегчить выявление поломок – на приборе отображаются все неоднородности волокна (сростки, точки коммутации и тд). Бывают случаи, когда такие работы в принципе невозможно произвести (к примеру, если кабель имеет защиту (броню), размещается в канале либо в грунте). Используя выше описываемое устройство есть возможность производить измерение: погонного затухания, обратных потерь, размер отображённого сигнала. А если осуществлять сравнение новой рефлектограммы с ранее сохранённой, можно определить какие именно возникли проблемы спустя определённый промежуток времени.

    Вывод о Рефлектометре VISA 1310/1550 с оптическим модулем М1

    Описываемый прибор - это универсальный прибор измерения для применения в ВОЛС. Устройство может быть использовано в процессе монтажа для осуществления паспортизации линии, при использовании ВОЛС с целью контроля за состоянием волоконных кабелей и выявления поломок.

    Комплектность поставки Рефлектометра VISA 1310/1550 с оптическим модулем М1

    • Прибор VISA 1310/1550 с оптическим модулем М1
    • Сетевой адаптер,
    • Кабель оптический соединительный одномодовый с разъемами FC,
    • USB-кабель,
    • Руководство по эксплуатации,
    • Компакт-диск с программным обеспечением, сумка для переноски,
    • 4 аккумулятора

    Гарантия

    Гарантия на Рефлектометр VISA 1310/1550 с оптическим модулем М1 12 месяцев.
