Технические характеристики "Рефлектометр AQ7275 Yokogawa"

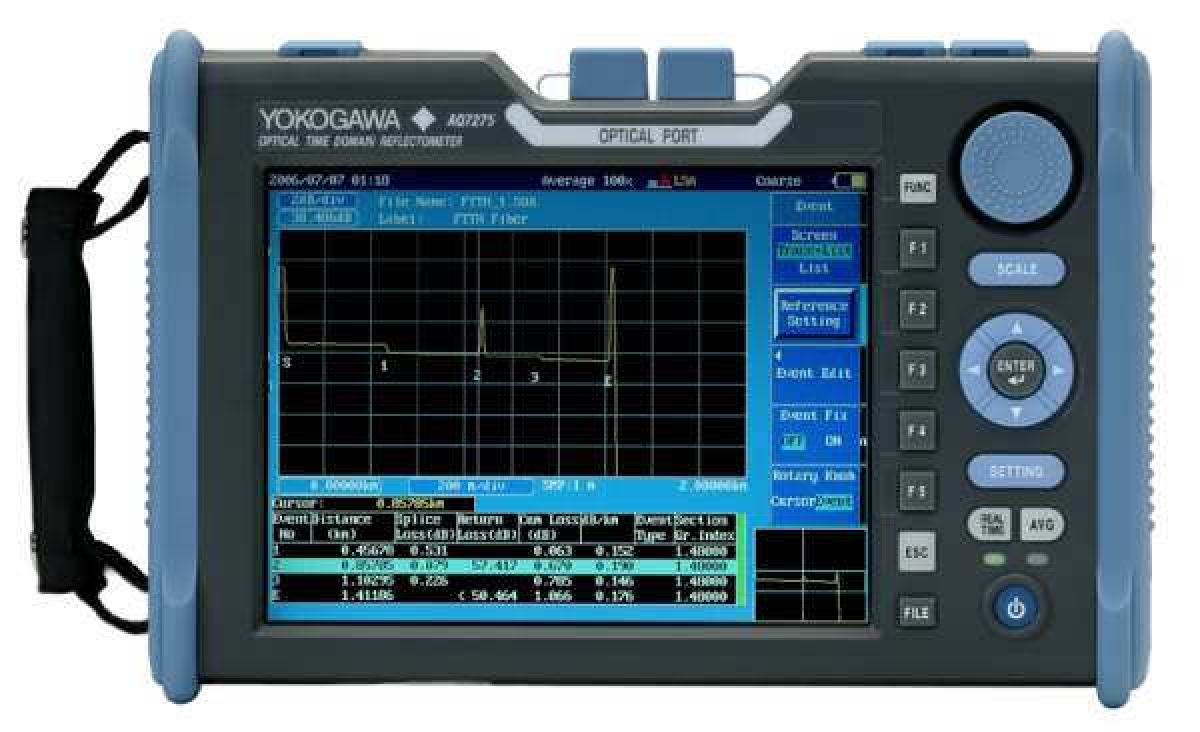

Развивая современную линейку оптических рефлектометров серии AQ7270, компания Yokogawa представляет новый оптический рефлектометр AQ7275 для ВОЛС масштаба мегаполиса, оптических СКС и сетей FTTx. Повышенная стабильность лазерного источника позволяет проводить измерения в PON-сетях на сплиттерах с большим числом ответвлений до 32, а использование оптического разъема с угловой полировкой АРС дает возможность применять рефлектометр в сетях кабельного телевидения.

Новый рефлектометр вобрал в себя все лучшие характеристики предыдущих моделей: готовность к работе в полевых условиях, скорость и точность проведения измерений, удобное управление и высокий комфорт для любого уровня пользователя.
Широкий выбор встраиваемых опций позволяет избавиться от необходимости носить с собой большое количество дополнительного оборудования.
AQ7275 русифицирован и поставляется с руководством пользователя на русском языке.

Основные отличия рефлектометра AQ7275 от серии AQ7270:

Повышенная на порядок стабильность лазерного источника оптического порта рефлектометра позволяет проводить измерения в PON-сетях на сплиттерах с большим числом ответвлений (до 1х32).
Стабилизация встраиваемого лазерного источника дает возможность не только проводить идентификацию оптического волокна в муфте или кроссе совместно с определителем наличия оптического сигнала в волокне Fujikura FID-20R, но и измерять оптические потери в линии.
Встроенный источник видимого света позволяет оперативно проводить поиск поврежденных оптических шнуров или идентификацию ОВ.
Возможность подключения оптических шнуров, оконцованных разъемами с угловой полировкой (APC) непосредственно к оптическому порту рефлектометра без дополнительных переходных адаптеров, дает возможность применять AQ7275 в сетях кабельного телевидения.
Рефлектометрические модули Yokogawa AQ7275 включают в себя блоки с двумя или тремя рабочими длинами волн для измерения параметров ВОЛС с SM оптическим волокном и четырехволновым гибридным SM/MM блоком. Рабочие длины волн могут быть 1310, 1550 и 1650 нм, в случае гибридного SM/MM блока – 850, 1300, 1310 и 1550 нм;
Увеличенное время автономной работы от стандартной аккумуляторной батареи.

Технические характеристики:

Модель	AQ7275
Дисплей	8.4-дюймовый TFT цветной дисплей, разрешение 640х480 точек
Горизонтальная ось дисплея:
Диапазон просмотра, км	0.5; 1; 2; 5; 10; 20; 50; 100; 200; 300; 400
Сдвиг шкалы	от 0 до диапазона расстояний
Разрешение считывания, см	1 (минимальное)
Число точек в рефлектограмме	до 50000 точек
Диапазон группового показателя преломления	1.30000…1.79999 с шагом 0.00001
Измерение расстояний	Расстояние между любыми двумя точками на рефлектограмме отображается в виде восьмизначного числа
Вертикальная ось дисплея:
Масштаб по затуханию, дБ/дел	0.2; 0.5; 1; 2; 5; 7.5
Разрешение считывания, дБ	0.001 (минимальное)
Измерение потерь	Уровень сигнала отображается в виде пятизначного числа с шагом 0.001 дБ. Функции измерения потерь на участке волокна, погонного затухания, потерь на локальной неоднородности.
Измерение обратных потерь	Функции измерения коэффициента отражения от локальной неоднородности, полного коэффициента отражения на участке линии.
Общие характеристики:
Память	Не менее 1000 «образов сканирования». Сохраняются результаты и условия измерения.
Интерфейсы	USB 1.1 типа А – для внешней памяти и принтера USB 1.1 типа B – для подключения компьютера
Сетевой адаптер	100-240 В, 50/60 Гц, до 60 Вт (при использовании принтера или во время заряда батареи).
Батарея	Тип: Li-Ion. Продолжительность работы без подзарядки - около 6 часов (30 сек. измерения каждые 10 минуты, в режиме энергоснабжения). Продолжительность зарядки - менее 5 часов.
Температура эксплуатации	0…+45 °С (во время зарядки 0…+35 °С);
Температура хранения	-20° ÷ +60°С
Относительная влажность	Не более 85% (без конденсации)
Габариты и масса	87 х 197 х 85 мм (ШхВхГ); около 2.8 кг
Принадлежности	Батарея, ремень, сетевой адаптер, руководство по эксплуатации.

Сменные оптические модули для Yokogawa AQ7275:

Модель	735032	735033	735037	735040
Длина волны, нм	1310/1550±25	1310/1550±25	1310/1550±25, 1650±5	1310/1550±25	850/1300±30
Динамический диапазон (С/Ш=1), дБ	34/32	40/38	40/38/30	40/38	22.5/24
Мертвая зона по событию, м	0.8	0.8	0.8	0.8	2
Мертвая зона по затуханию, м	7/8	7/8	7/8/12	7/8	7/10
