Волоконно-оптический кабель: структура, виды, применение.
Изобретенный и впервые продемонстрированный еще в XIX веке оптоволоконный кабель стал широко использоваться для передачи информации в конце прошлого столетия. Необходимость передачи данных на трансконтинентальные расстояния наземными способами, а также прокладка линий по дну морей потребовала поиска более экономичного способа.
Оптоволокно – это недорогая и эффективная альтернатива тяжелым и дорогостоящим медным аналогам. Оптическое волокно гораздо экономичнее при сооружении длинных коммуникационных магистралей. Его цена намного ниже меди, а создаваемая сеть имеет расширенные возможности и более высокую пропускную способность.
Оптоволоконный кабель не подвержен влиянию электромагнитных помех. Принцип передачи данных через ВОК основан на световом сигнале, который в отличие от колебаний электронов не может быть нарушен внешними факторами, такими как переменное магнитное поле, радиация, линии электропередачи и т.п.
Конструкция оптического кабеля

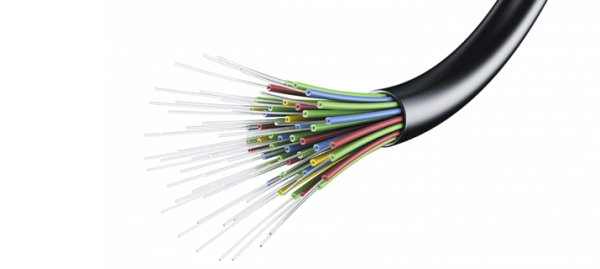

Конструкционно ВОК состоит из центрального осевого элемента, самого оптоволокна в виде множества отдельных жил (2) и защитной оболочки. Жесткое основание, как правило, изготавливается из легкого и недорогого стеклопластика, а в качестве наружного защитного слоя применяются различные полимерные или металлические материалы.
Оптическое волокно достаточно хрупкий материал, поэтому ему необходимо внутреннее армирование (1) и надежная многослойная внешняя защита: полимерная изоляция (3), пленка с водоотталкивающим гелем (4), металлическая броня (6) и полиэтиленовая оболочка (5, 7).
Непосредственно оптоволокно состоит из прозрачной стеклянной или пластиковой сердцевины и оболочки. Внешняя часть изготавливается из того же материала, что и сердечник, но с добавлением специальных легирующих компонентов, позволяющих усилить коэффициент преломления.
В результате оптическое волокно становится проводником света видимого и инфракрасного спектра. На всем пути следования луч многократно отражается от внутренней поверхности оболочки, совершая зигзагообразное поступательное движение.
Размер сердечника влияет на скорость и многоканальность передачи данных. Оптоволоконный кабель может быть одномодовым с тонким сердечником или многомодовым с сердцевиной большего диаметра. Каждый из этих видов имеет свои преимущества и недостатки.
Многомодовые оптические кабели
Многомодовое оптоволокно позволяет одновременно пропускать большое количество мод, каждая из которых распространяется под своим углом. Однако такой тип оптического кабеля имеет характерный недостаток – возможные межмодовые дисперсии (межлучевое размытие сигнала).
Межмодовая дисперсия приводит к затуханию предаваемого сигнала, вследствие чего многомодовый оптоволоконный кабель не может быть в коммуникационных магистралях, протяженностью больше одного километра. Этот тип применяется при формировании локальных сетей небольшой протяженности, в которых важная многоканальность передачи данных.
Одномодовые оптоволоконные кабели
При передаче данных через одномодовое оптоволокно дисперсии световых потоков не может быть в принципе, поэтому посланный сигнал сохраняет свою первоначальную мощность на достаточно длительных расстояниях.
.jpg)
Такой тип оптического кабеля применяется при создании магистральных телекоммуникационных каналов для передачи телевизионного сигнала, интернета и других видов связи.
Критерии выбора оптического кабеля
Одна из наиболее важных отличительных характеристики оптоволоконных кабелей является количество волокон в них.
В компании «Технологии сетей» представлен большой ассортимент видов ВОК, среди которых вы сможете подобрать наиболее оптимальный для вашей сети кабель с необходимым количеством волокон – от одного до 288 штук. Среди наиболее популярных видов 4-, 8- и 16-волоконные оптические кабели.
При создании локальной сети и распределении связи среди конечных потребителей очень важной остается проблема «последней мили». Выбирая оптоволоконный FTTH кабель, следует обратить внимание на такие параметры, как тип волокна (одно- или многомодовый), его размер, пропускная возможность и коэффициент затухания, Немаловажной является прочность самого оптоволокна и всей конструкции кабеля, а именно:
- гибкость и противодействие высоким нагрузкам на излом;
- ударопрочность;
- стойкость к давлению и другим механическим воздействиям.
Соответствующий всем основным эксплуатационным требованиям и техническим параметрам сети оптический кабель на 4-24 волокна может удовлетворить потребности в большинства систем среднего масштаба.
Среди таких распространенных коммуникационных систем – технология пассивной оптической сети PON. Ее суть заключается в создании с помощью соответствующих оптоволоконных кабелей оптической сети пассивного типа между центральным узлом OLT и удаленными абонентами ONT.
Такая сеть имеет древовидную структуру, в узлах которой размещены пассивные оптические сплиттеры (разветвители). Передача как прямого, так и обратного сигнала осуществляется с использованием одного оптического волокна, полоса которого распределяется динамическим способом между всеми абонентами.
Среди главных преимуществ такой технологии:
- отсутствие необходимости создания активных промежуточных узлов;
- меньшее количество приемопередающих оптических устройств в центральном узле;
- экономия оптоволокна.
Специалисты компании «Технологии сетей» помогут вам создать оптимальную для вашего бизнеса схему коммуникационной сети. Доступные цены и широкий ассортимент продукции только проверенных производителей позволят вам точно подобрать и выгодно приобрести наиболее подходящий тип оптоволоконного кабеля, а также необходимого оборудования для создания эффективной и экономичной коммуникационной сети.
