Соответствие кабеля Hortex категории "5"

Витая пара - наиболее распространенный проводник для передачи информации. Для обеспечения надлежащего качества передачи стандартизирующие организации приняли четкие требования к параметрам LAN-кабелей и свели их в стандарты  ISO/IEC 11801:2002, EN 50173-1:2002, ANSI/TIA/EIA-568-B.2-2001, IEC 61156-5:2002.

На оболочке кабеля можно встретить одно из приведенных обозначений: AWG 25, AWG 24. Рассмотрим, что же такое AWG. Итак, AWG (American Wire Gauge) - это американский «калибр» проводов, который отражает средний диаметр проводника. Чем меньше номер, тем больше диаметр проводника.

Кабель с биметаллическими проводниками известен давно. За счет скин-эффекта распределение переменного тока на высокой частоте по сечению проводника происходит в тонком поверхностном слое и практически отсутствует в глубине проводника.

Обычно в качестве проводника  используется алюминиевая проволока, покрытая тонким поверхностным слоем меди. Для обозначения омедненного проводника используется аббревиатура CCA (Cooper Clad Aluminum - алюминий плакированный медью). Однако существует более экономичная технология, также проходящая под аббревиатурой CCA (Copper Coated Aluminum) - электролитическое осаждение. Электролитический способ позволяет добиться более тонкого слоя меди- приблизительно 10%. В кабеле Hortex используется технология плакирования, что позволяет добиться высокого процентного содержания меди (28%) и соответственно более низкого сопротивления проводника (43 Ом на 305 м). В зависимости от процентного содержания меди выпускают несколько видов проводников: ССА-10 - 10% меди,  ССА-15 - 15%, а также ССА-28 -  от 28%.

Надежная работа кабеля в большой степени зависит от скрутки проводников. Каждая пара кабеля имеет свой шаг скрутки, отличающийся от соседних. Это обеспечивает уменьшение взаимной индуктивности и емкости проводников пар, а следовательно, и уменьшение перекрестных наводок. Т.к. от шага скрутки зависят волновые характеристики пары (волновое сопротивление (Impedance), скорость распространения (Delay Skew), затухание (Attenuation), длина каждой пары кабеля будет различной.

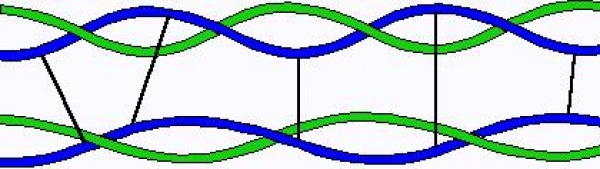

Сбалансированность пары является важной характеристикой качества кабеля. В сбалансированной паре электромагнитные помехи (m1 и m2) наводят одинаковые по амплитуде сигналы (С1 и С2), находящиеся в противофазе. За счет этого суммарное излучение "идеальной пары" стремится к нулю.

Если кабель состоит более чем из одной пары, то для исключения взаимных влияний пары скручивают с различным шагом.



Внешняя оболочка защищает сердечник из витых пар от механических, химических и тепловых воздействий. Все проводники кабельной продукции HortexUTP заключены в защитную оболочку из качественного поливинилхлорида (PVC) толщиной 0,2 мм. Кабель для внутреннего использования имеет оболочку из поливинилхлорида. Для внешней инсталляции Hortex предлагает конструкцию «Double Sheath»: изолированные пары проводников защищены оболочкой из поливинилхлорида (как на UTPвнутреннего использования), поверх которой  наложена вторая оболочка из полиэтилена низкого давления высокой плотности (HDPE) – оптимальный материал для защиты кабеля от агрессивного воздействия окружающей среды. Для прокладывания внешних магистралей Hortexпредлагает усиленную конструкцию с силовым несущим элементом в виде стальной оцинкованной проволоки, которая обеспечит минимальное провисание кабеля между опорами при оптимальном усилии натяжения.

Использование двух оболочек для Hortex UTP/FTP внешнего исполнения  значительно увеличивает как срок эксплуатации кабеля, так и его механические свойства - коэффициент растяжения и усилие на разрыв. Отличительной чертой кабеля Hortex является использование высококачественных первичных полимеров (первичная гранула). Это положительно влияет на удобство и качество разделки кабеля для монтажа и оконечивания.

Рассмотрим подробнее параметры передачи, которые классифицируют кабели категории 5. К этим параметрам относится: сопротивление проводника (Conductor resistance), собственное затухание (Attenuation или Insertion Loss), переходное затухания на ближнем конце (NEXT), волновое сопротивление (Impedance), защищенность на дальнем конце кабеля (ELFEXT), задержка распространения (Delay) и т.д.

Параметр	Базовая линия		Канал
	Категория 5	Категория 5e	Категория 5	Категория 5e
Частотный диапазон	1-100 МГц	1-100 МГц	1-100 МГц	1-100 МГц
Attenuation (Insertion Loss)	21,6 дБ	21,6 дБ	24 дБ	24 дБ
Impedance		100±15 Ом		100±15 Ом
NEXT	29,3 дБ	32,3 дБ	27,1 дБ	30,1 дБ
PSNEXT	-	29,3 дБ	-	27,1 дБ
ACR	7,7 дБ	10,7 дБ	3,1 дБ	6,1 дБ
PS ACR	-	-	-	3,1 дБ
ELFEXT	17 дБ	20 дБ	17 дБ	17,4 дБ
PS ELFEXT	14,4 дБ	17 дБ	14,4 дБ	14,4 дБ
Return Loss	10,1 дБ	12 дБ	8 дБ	10 дБ
Propagation Delay	518 нс	518 нс	555 нс	555 нс
Delay Skew	45 нс	45 нс	50 нс	50 нс

Затухание (Attenuation) - это уменьшение мощности сигнала, вызванное потерей энергии за счет сопротивления проводника. Низкие значения свидетельствуют о хорошей производительности кабеля. Затухание обусловлено конструктивными особенностями кабеля (качество материала проводника, площадь поперечного сечения), длиной участка линии и частотами передаваемых сигналов.

Параметры NEXT и PS NEXT показывают переходное затухание и суммарное переходное затухание сигнала, измеряемое на ближнем конце кабеля. Параметр говорит о сбалансированности и качестве скрутки пар. Значения этих параметров во всем измеряемом диапазоне частот должны быть не меньше предельно допустимых.

Параметры ELFEXT и PS ELFEXT в большей мере зависят от затухания сигнала и качества скрутки пар. Данные параметры необходимы для оценки возможности работы некоторых приложений, которые используют двунаправленную передачу данных, например, 1000Base-T.

Волновое сопротивление (Impedance)- один из важнейших параметров, зависящий от технологии производства и применяемых для изготовления проводника материалов. Большую роль на значение параметра оказывает степень чистоты меди, соблюдение геометрических характеристик по всей длине проводника, а так же постоянство шагов скрутки проводников. Чтобы добиться равномерных геометрических показателей, важно соблюдать технологию изготовления и режимы производства.

Возвратные потери (Return Loss) - это отношение мощности прямого сигнала к мощности отраженного. Параметр показывает уровень отражений электрического сигнала в кабеле, вызванных изменением волнового сопротивления по всей его длине и должен быть равным или больше предельных значений.

Задержка распространения сигнала (Propagation Delay) – это время прохождения сигнала по проводнику от передатчика до приемника.

Хорошие волновые характеристики обеспечивают возможность построения сетей с поддержкой протокола Gigabit Ethernet, использующего дуплексную передачу сигналов по витой паре.

Кабель Hortex соответствует категории 5, что доказывает наш FLUKE-тест:
