Оптический медиаконвертер - описание

Что представляет собой медиаконвертер


Медиаконвертер - это оборудование, предназначенное для передачи данных и преобразование одной среды передачи данных в другую.
Возьмем для примера компанию, которая решила увеличить мощности своей сети. Оптимальным и по цене и по качеству решением для соединения всех участков, основанных на оптоволоконной связи, будет применение медиаконвертера. Также данное устройство позволит оптимизировать сеть, основой для которой являются медные кабели. Эта задача решается путем преобразования сигналов между медным и оптическим участками

Медиаконвертер 3K, купить

Рассмотрим некоторые варианты передачи информации. Например, задана цель, организовать надежную передачу данных на расстояние от 120 км до 240 км. Её можно достичь применением разного рода удлинителей - Ethernet Extenders и xDSL для проводных линий передачи данных. Но, используя удлинители, мы не сможем обеспечить достаточную устойчивость к помехам, скорость передачи данных до 10 Гбит/с и возможность передачи на предельные расстояния; это обеспечивается оптическим волокном. Чтобы воспользоваться этими преимуществами, необходим медиаконвертер. Это оборудование достаточно популярно, может служить хорошим решением для сетей, в которых проектом не заложена установка оптоволокна.

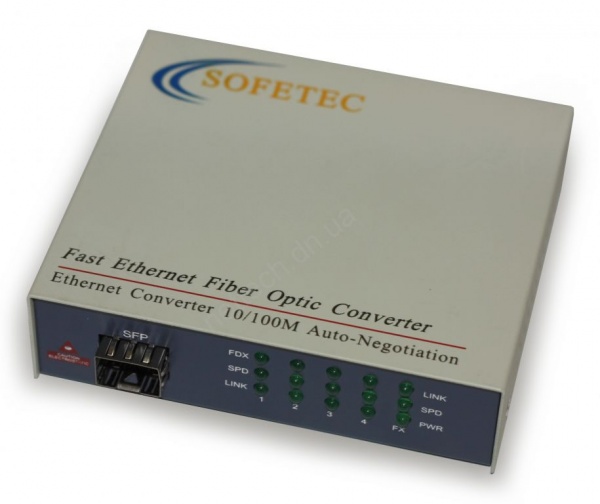

Как выглядит медиаконвертер



Как выбрать медиаконвертер



Медиаконвертер – достаточно лёгкое в эксплуатации устройство, которое работает на основе микросхем. Основой этого устройства являются чипсеты распространенных изготовителей: Marvell, IC+, Realcom и т.д. Медиаконвертеры делятся на те, которые имеют один оптический порт и те, которые имеют 2 и более портов – медиаконвертеры-коммутаторы. Имеющие один порт, не производят проверку кадров, а только осуществляют передачу пакетов между портами. Конвертер-коммутатор принимает кадр, и осуществляет проверку контрольной суммы, затем, исходя из внутренней таблицы MAC адресов, передает. Также такой конвертер способен осуществлять передачу на различных скоростях по оптическому и медному портам. Но есть и недостаток – ограничение кадра в длине и увеличенная задержка сравнительно с «обычными» конвертерами.



Итак, для понимания, на решение каких задач направлены медиаконвертеры, обозначим основные характеристики этих устройств:

  • скорость передачи данных
  • место установки
  • среда передачи, дистанция, тип соединения
  • управление медиаконвертерами



Скорость передачи данных определяет устройство, работающее с конвертером. Для скорости до 100 Мбит/с можно приобрести бюджетную модель медиаконвертера, для скорости до 1000 Мбит/с уже требуется конвертер, поддерживающий интерфейс GE. Конвертер, поддерживающий 10/ 100/ 1000 Base‐T, обладает функцией автоопределения, благодаря которой медный порт имеет возможность работать на какой-то одной из скоростей.





Как определиться с выбором приёмопередатчика



Оптические трансиверы бывают двух видов: сменные устройства (SFP-модули) и интегрированные. Чтобы сделать правильный выбор, нужно учитывать совокупность факторов:

  • Количество оптических волокон. В случае, если приёмопередатчик имеет два оптоволокна, приёмник и передатчик работают на одной длине волны, используя при этом разные волокна. А когда приёмопередатчик имеет одно оптическое волокно, приёмник и передатчик работают на одном оптоволокне, но на разной длине волн, например, 1550 нм. и 1310 нм.
  • Тип волокна. На сегодняшний день, в силу своих характеристик, многомодовый кабель (mm 50/125 нм или 62,5/125 нм) был вытеснен одномодовым кабелем (sm 9/125 нм). Но для проектов, которые вначале были рассчитаны на использование многомодового кабеля,  используют оптоволокно.
  • Тип соединения. Самыми популярными соединениями, используемыми в медиаконвертерах со встроенными в печатную плату трансиверами, являются SC, ST, FC, LC. Из них разъём LC – это самый оптимальный вариант для SFP-модуля с двумя волокнами.
  • Дистанция для отправки по оптическому волокну. На расстояние могут влиять мощность передатчика, его чувствительность, потери на линиях. В качестве оптимального решения могут служить конвертеры со слотами SFP, которые увеличат функционал оборудования.



Управляемые конвертеры



Медиаконвертер - устройство достаточное легкое для настройки. За ним стоит только порт управляемого коммутатора, и вся функция медиаконвертера заключается в передаче данных о потере сигнала каким-то из портов (оптическим либо медным) на порт «напарника».  Такая функция имеет название «LFP» - (Link Fault Pass-through). С её помощью производится уведомление о неполадках в соединении и становится возможно своевременное их устранение. Реализация в конвертере факультативных функций управления, чаще всего, не является обязательной. Но в случаях, когда возникает необходимость удовлетворить требования пользователей, перед производителем встаёт задача оснастить устройство более сложными функциями, что в итоге приводит к увеличению его стоимости.



Применение медиаконвертеров



Первой к производству конвертеров приступила компания Cameo Communications, Inc. (Тайвань). Массовая эксплуатация конвертеров началась в 2001 году, когда была выпущена линейка DMC – xxx. Вскоре марка Cameo превратилась в ныне всем известную марку – D-Link. По прошествии 2-х лет, компания NSGate выпустила свой ряд медиаконвертеров, которые мало чем отличались от аналогичного оборудования компании-предшественника. В дальнейшем развитии данной сферы рынка, изготовители сделали упор на создание устройств эконом-класса, что, естественно, повлияло на качество комплектующих частей и используемых материалов. Именно поэтому конвертеры у разных изготовителей мало чем разнятся друг с другом. Учитывая огромное количество изготовителей оборудования данного типа, на рынке возросла конкуренция, что в свою очередь позитивным образом отразилось на ценообразовании и, следовательно, оно стало более доступным.

Обобщив все характеристики медиаконвертеров, мы хотели бы предложить вашему вниманию Медиаконвертеры 3K 201/20 и 3K 202/20, работающие по технологии Fast Ethernet 100Base-FX (оптоволокно) и 10/100Base-TX для преобразования среды. Обеспечивают регулирование вариантов работы - функции half-duplex и full-duplex. Преобразователи сразу настраиваются на быструю работу, которая обеспечивается подключенными к нему устройствами, связанными с портом UTP.  Данные устройства отличаются хорошим качеством и надежностью.



Купить медиаконвертеры. Информация для заказчика



Для того чтобы купить Медиаконвертеры 3K 201/20 и 3K 202/20 свяжитесь с нашим менеджером удобным для Вас способом – Кнопка «Узнать цену», «Заказать обратный звонок», «Онлайн-консультант», по телефону +38 (044) 355-53-23 или по электронной почте [email protected]. Цена на медиаконвертеры 3K 201/20 и 3K 202/20 может варьироваться в зависимости от условий покупки.



«Технологии Сетей» и партнеры. Услуги для вашего бизнеса



Цена на медиаконвертеры 3K 201/20 и 3K 202/20 для партнеров компании «Технологии Сетей» более привлекательна. Также для партнеров существуют улучшенные условия доставки, поддержки и профессиональной технической консультации. Купить Медиаконвертеры 3K 201/20 и 3K 202/20 на партнерских условиях будет значительно более выгодно, как с точки зрения цены, так и с точки зрения последующей эксплуатации оборудования.

Товары из категории

  • Стандарт: IEEE
  • Поддержка auto MDI / MDI-X
  • Четыре порта: 10/100/1000 Base-T, SFP-порт 1000Base-TX
  • SFP слот
  • Светодиодная индикация
  • Простая установка
  • Размеры: 24 x 92 x 112 мм (В x Ш x Д)

  • Interface: 1 x RJ-45 connector / 1 x SFP Slot
  • Switch Function - Link fault pass through(LFP)
  • Auto-negotiating Ethernet port (Half/Full Duplex)
  • Auto-crossover Ethernet port (Supports Auto MDI/MDI-X)
  • Standard : IEEE802.3 & IEE802.3u, IEEE 802.3z & 802.3ab

  • Half-duplex и full-duplex
  • Пропускная способность: 10/100/1000 Мбит/с
  • Оптический порт: SC
  • Разъем RJ-45 Auto-MDI/MDI-X
  • Тип волокна SM 9/125
  • Длина волны: 1550/1310
  • Стандартны: IEEE
  • Размеры: 94*70.5*26.5 см
  • Рабочая дистанция: 3 км

  • Half-duplex и full-duplex
  • Пропускная способность: 10/100/1000 Мбит/с
  • Оптический порт: SC
  • Разъем RJ-45 Auto-MDI/MDI-X
  • Тип волокна SM 9/125
  • Длина волны: 1310/1550
  • Стандартны: IEEE
  • Размеры: 94*70.5*26.5 см
  • Рабочая дистанция: 3 км

    • Half-duplex и full-duplex
    • Пропускная способность: 10/100/1000 Мбит/с
    • Оптический порт: SC
    • Разъем RJ-45 Auto-MDI/MDI-X
    • Тип волокна SM 9/125
    • Длина волны: 1550/1310
    • Стандартны: IEEE
    • Размеры: 94*70.5*26.5 см
    • Рабочая дистанция: 20 км

    • Half-duplex и full-duplex
    • Пропускная способность: 10/100/1000 Мбит/с
    • Оптический порт: SC
    • Разъем RJ-45 Auto-MDI/MDI-X
    • Тип волокна SM 9/125
    • Длина волны: 1310/1550
    • Стандартны: IEEE
    • Размеры: 94*70.5*26.5 см
    • Рабочая дистанция: 20 км

    • Half-duplex и full-duplex
    • Пропускная способность: 10/100 Мбит/с
    • Оптический порт: SC
    • Разъем RJ-45 Auto-MDI/MDI-X
    • Тип волокна SM 9/125
    • Длина волны: 1550/1310
    • Стандартны: IEEE
    • Размеры: 94*70.5*26.5 см
    • Рабочая дистанция: 25 км


    • Half-duplex и full-duplex
    • Пропускная способность: 10/100 Мбит/с
    • Оптический порт: SC
    • Разъем RJ-45 Auto-MDI/MDI-X
    • Тип волокна SM 9/125
    • Длина волны: 1310/1550
    • Стандартны: IEEE
    • Размеры: 94*70.5*26.5 см
    • Рабочая дистанция: 25 км


    • Поддержка стандартов -  IEEE802.3, IEEE802.3u 10/100/1000Base-TX, 1000Base-FX
    • Скорость передачи данных - TP: 10/100/1000 Мбит/с; FX: 1000 Мбит/с
    • Индикация - PWR, FX LNK/ACT, FX FDX/COL, TP 100, TP LNK/ACT, TP FDX/COL
    • Размеры: 71x97x26 мм (ШxДxВ)
    • Вес: 0.2кг без блока питания

    • Поддержка стандартов -  IEEE802.3, IEEE802.3u 10/100/1000Base-TX, 1000Base-FX
    • Скорость передачи данных - TP: 10/100/1000 Мбит/с; FX: 1000 Мбит/с
    • Размеры: 71x97x26 мм (ШxДxВ)
    • Вес: 0.2кг без блока питания
    • Питание: Внешний источник питания постоянного (5 Вольт, 2Aмаксимум)

    • Скорость передачи данных 100 Мбит/с
    • Оптический разъем SC
    • Разъем RJ-45 Auto-MDI/MDI-X
    • Длины волн 1310/1550 нм
    • Рабочая дистанция 20 км
    • Тип волокна SM 9/125
    • Габариты: 71*97*26 мм

    • Поддержка LFP
    • Стандарты:  IEEE802.3, IEEE802.3u 10/100Base-TX, 100Base-FX
    • Функция LLCF/LLR
    • Оптический интерфейс: SFP
    • Дальность: 20 км.
    • Простая установка
    • Размеры, мм: 180x120x25

    • Стандарт: IEEE
    • Поддержка auto MDI / MDI-X
    • Четыре порта: 100 Base-T, SFP-порт  100Base-TX
    • SFP слот
    • Светодиодная индикация
    • Простая установка
    • Размеры: 26 x 70 x 97 мм (В x Ш x Д)

    • Скорость передачи данных 100 Мбит/с
    • Оптический разъем SC
    • Разъем RJ-45 Auto-MDI/MDI-X
    • Длины волн 1550/1310 нм
    • Рабочая дистанция 20 км
    • Тип волокна SM 9/125
    • Габариты: 71*97*26 мм
