Общие сведения про SFP



Переход с медного кабеля волоконно-оптический

Многочисленные случаи перехода от работы с медным кабелем на оптоволоконный в коммуникационных сетях, дали толчок к возникновению новейших технологий и непростых приложений. Но стоял незакрытым вопрос о «моменте перехода» со связи по меди на оптоволоконную и обратно. Чтобы решить этот вопрос, были изобретены оптические приёмопередатчики (optic transceiver). Их задачей было трансформировать среду передачи из оптической в электрическую и обратно.

Поначалу, это были устройства, которые нужно было внедрить в сетевое устройство. С внешней стороны приёмопередатчика находился разъем, через которые происходило подключение к электро плате сетевого устройства. Передатчик впаивали прямо в плату. Суть новации оптических приёмопередатчиков – сделать «физический контакт» разъемным, с допустимостью «быстрой» смены. То есть, нужно было получить возможность включать и выключать этот «контакт» непосредственно во время работы. Это привело к появлению приёмопередатчиков.

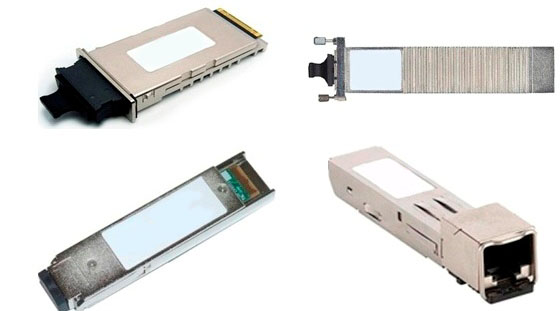

Типоразмеры и технологии приемопередатчиков (модулей)



Все приёмопередатчики (модули) разнятся типоразмерами (GBIC, SFP, XFP итд.), используемой технологией (WDM, CWDM, DWDM...), мощностью (измеряется в децибелах), типом разъема (SC, FC, LC…).

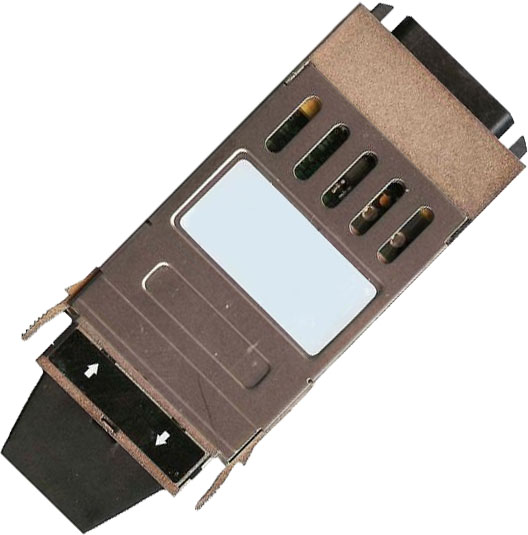

Главным фактором, на который обращается внимание – это типоразмер (форм-фактор). Начальный стандарт размера модулей имел название - GBIC (Giga Bit Interface Converter). Массово имел применение по окончании 90-х. На сегодняшний день, в силу своих габаритов, он эксплуатируется чрезвычайно редко.

В нынешнее время, учитывая прогрессирование технологий, из всех разнообразных моделей приёмопередатчиков самой популярной стала SFP (Small Form Factor Pluggable).  Эти передатчики возникли вследствие возрастания численности оптических каналов и требований относительно численности оптических интерфейсов в сетевых устройствах. То есть,  SFP модуль – это своего рода трансформация предыдущей технологии GBIC в технологию SFP в виде сменяемого физического интерфейса с небольшими габаритами (по факту, SFP – это «мини» GBIC). Описываемый тип преимущественно функционирует на скоростях 100Mbit/s и 1 Gbit/s. Также он достаточно компактен, это дает возможность разместить на 1U 19″ до 48 портов.



Приёмопередатчик (модуль) SFP



У модулей SFP+ и SFP одинаковые размеры и эксплуатируются для передачи на скорости 10 Gbit/s.  Идентичные размеры дают возможность применять оборудование с портами, которые поддерживают как SFP, так и SFP+.
Компактность указанных модулей, кроме преимуществ имеют и определённые недостатки, а именно – небольшой участок теплообмена, который может быть причиной перегревания устройства. Этот признак обязательно нужно учитывать во время размещения приёмопередатчиков в оборудовании.

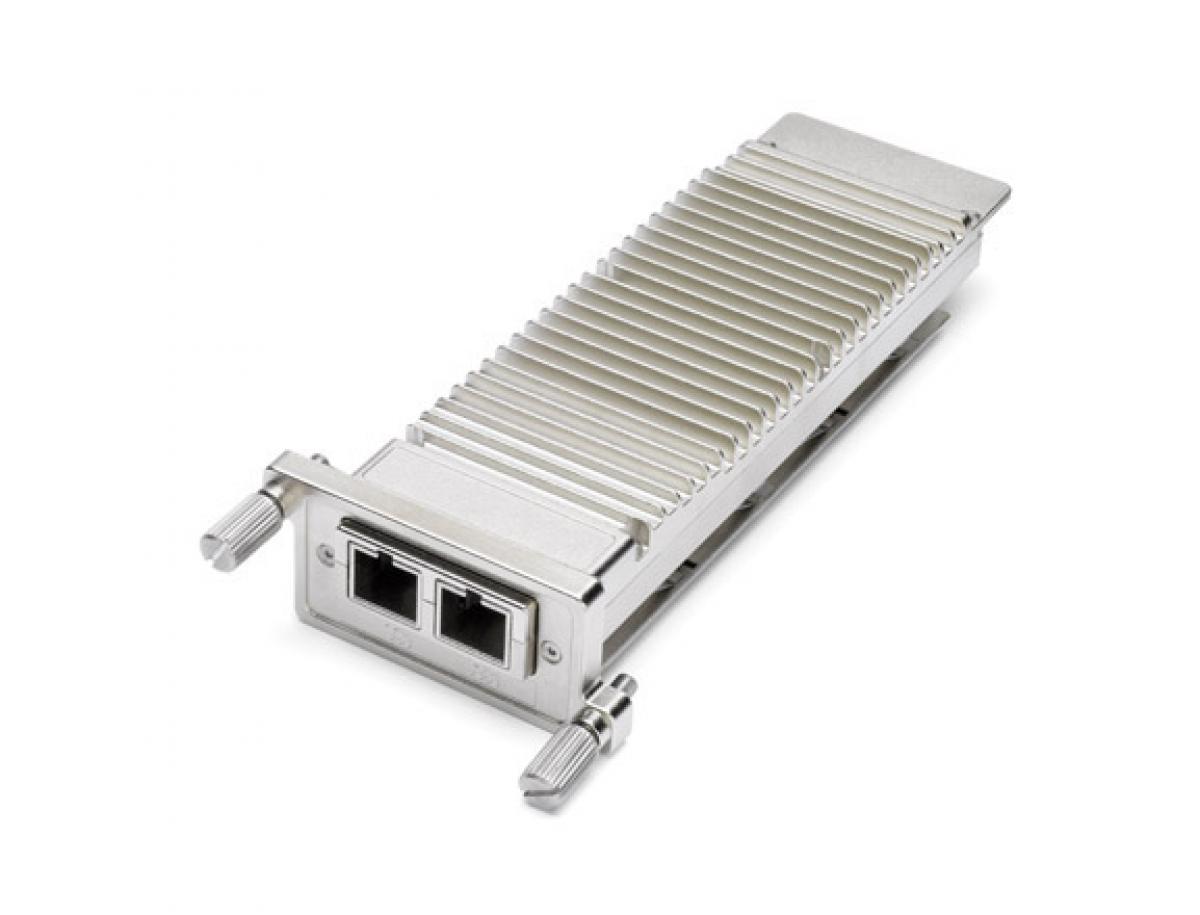

Модуль XENPAK



XENPAK – устарелый тип приёмопередатчиков, часто встречаемый в старых типах маршрутизаторов. На сегодня, XENPAK вытеснен с рынка более новыми передатчиками XFP. Функционирует со скоростью 10 Gbit/s.

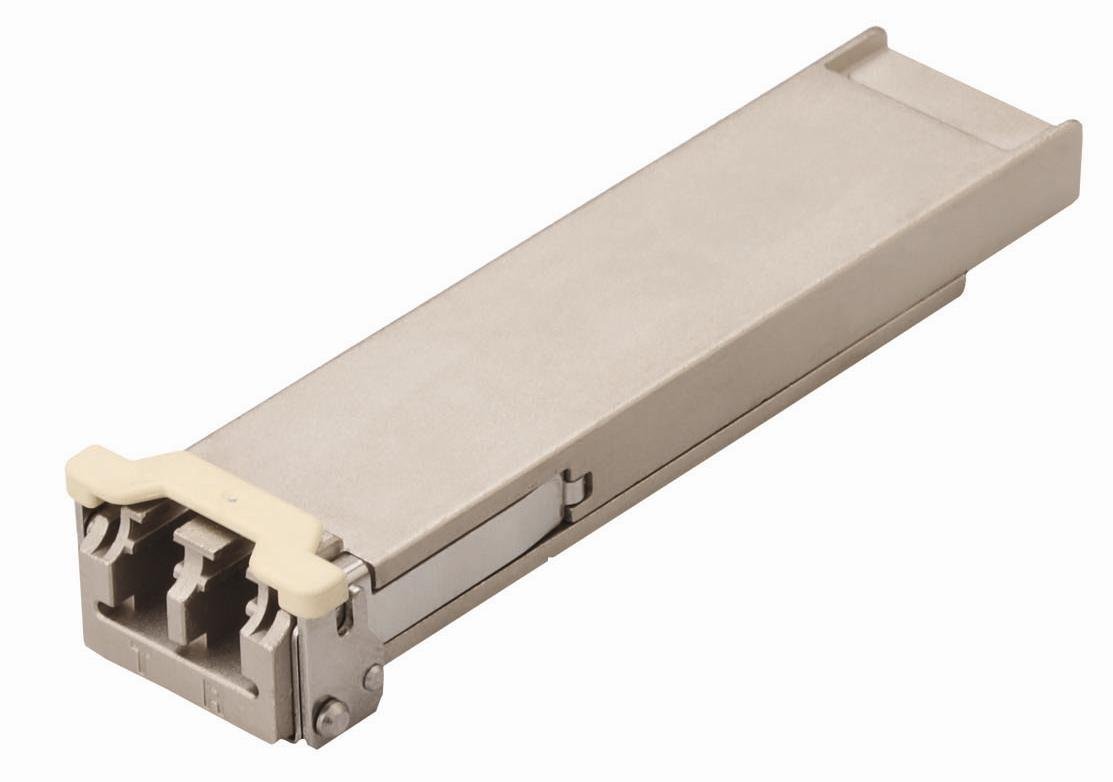

Приёмопередатчик XFP



XFP, также как и SFP+ работает на скорости 10 Gbit/s, но разнится от него своей формой. Он чуть шире, и потому обладает большим теплообменом.



Стандарты приёмопередатчиков: QSFP, QSFP+, CFP



Существуют также сравнительно новые стандарты приёмопередатчиков: QSFP, QSFP+, CFP, отличающиеся от всех перечисленных не только формой, а и типом разъема и предельной скоростью. Сейчас они пока встречаются довольно редко.
Следующий фактор, который также важен – технология, используемая в трансивере. Комитет 802.3 принял значительное количество стандартов технологии Ethernet, не менее чем один из которых поддерживается всеми моделями. Самыми распространенными являются такие стандарты:

• 100Base-LX — скорость 100 Mbit/s по оптоволокну на расстояние до 15 км.
• 100Base-Т — скорость 100 Mbit/s по медному кабелю на расстояние 100 м.
• 1000Base-LX — скорость 1000 Mbit/s на расстоянии 5 км., в случае, когда используется одномодовое оптоволокно и 550 м. если многомодовое.
• 1000Base-Т — 1000 Mbit/s по меди до 100 м.
• 1000Base-ZX — 1000 Mbit/s исключительно по одномодовому оптоволокну до 70 км.
• 10GBase-LR — 10 Gbit/s исключительно по одномодовому оптоволокну до 10 км.
• 10GBase-ER — 10 Gbit/s исключительно по одномодовому оптоволокну до 40 км.



На сегодняшний день на рынке представлены и такие стандарты трансиверов как 40GE, 100GE. Но в нашей статье представлены наиболее часто применяемые провайдерами модели.  Зачастую, название модуля содержит информацию о том, что за стандарт им поддерживается. Но важнее понимать, поддерживается ли этот стандарт портом сетевого устройства, в котором предполагается установить оптический приёмопередатчик.

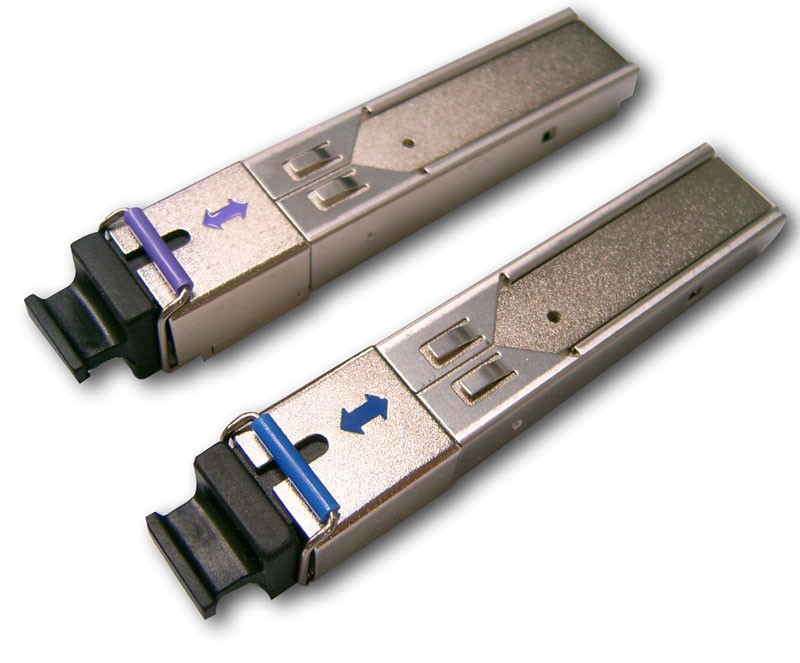

SFP WDM модуль



На начальном этапе формирования трансиверов, они все работали с оптическим сигналом, который имел длину волны  - 1310 или 1550 нм., а также с 2-мя волокнами единовременно (одно волокно применяется для передачи сигнала, второе – для его приёма). Все они оснащены широкополосным оптическим приёмником  и лазером, излучающим на установленной длине волны. В какой-то момент, эксплуатация 2-ух волокон оказалась невыгодной, и потребовалось новое решение. Для этого была выработана технология спектрального уплотнения – WDM (wavelength-division multiplexing), которая позволяет использовать меньшее количества оптоволокон для создания нескольких каналов.

Трансиверы WDM всегда функционируют с парой. С одной стороны линии ставиться приёмопередатчик, передающий сигнал с длиной волны 1310 нм., а на другой стороне сигнал передаётся на волне 1550 нм., что дает возможность использования лишь одного волокна для приёма и передачи.

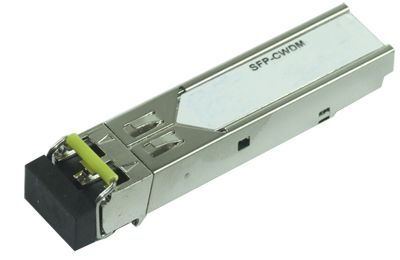

SFP CWDM модуль



Дальнейшее развитие технологии WDM привело к появлению CWDM. При использовании этой технологии можно получить до 8 каналов работающих в дуплексном режиме по единственному волокну. Для этих задач применяются CWDM-мультиплексоры (устройства со специальной оптической системой внутри, которые делят или собирают сигнал по спектру). В этом случае, используют специальные модули с технологией CWDM, которые передают сигнал с конкретной длинной волны (16 основных каналов в диапазоне от 1260 до 1625нм). На данных модулях приемник все так же остается широкополосным. Данные оптические модули часто используют для работы на больших и средних расстояниях.

Также необходимо ввести такое понятие как оптический бюджет. Вкратце это понятие подразумевает под собой  максимально-допустимое затухание в линии, на которой используется оптический модуль. Для разных длин волн значение затухания в оптическом кабеле длинной 1 км может быть разным. Плюс ко всему надо еще учитывать тип волокна.

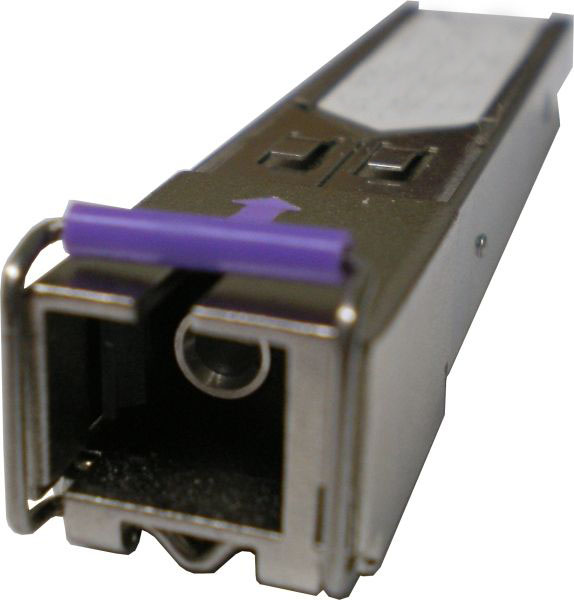

SFP модуль SC



И последний основной параметр оптических модулей это тип разъема, через который они подключаются к оптическому волокну. Сейчас наиболее популярны два типа разъёмов: SC и LC. Друг от друга они отличаются размером. SFP модуль LC имеет разьем с меньшими габаритами по сравнению c модулем SC. То есть если у вас есть SFP модуль SC, то вы не подключите его к оптическому патчкорду c разъемом LC.

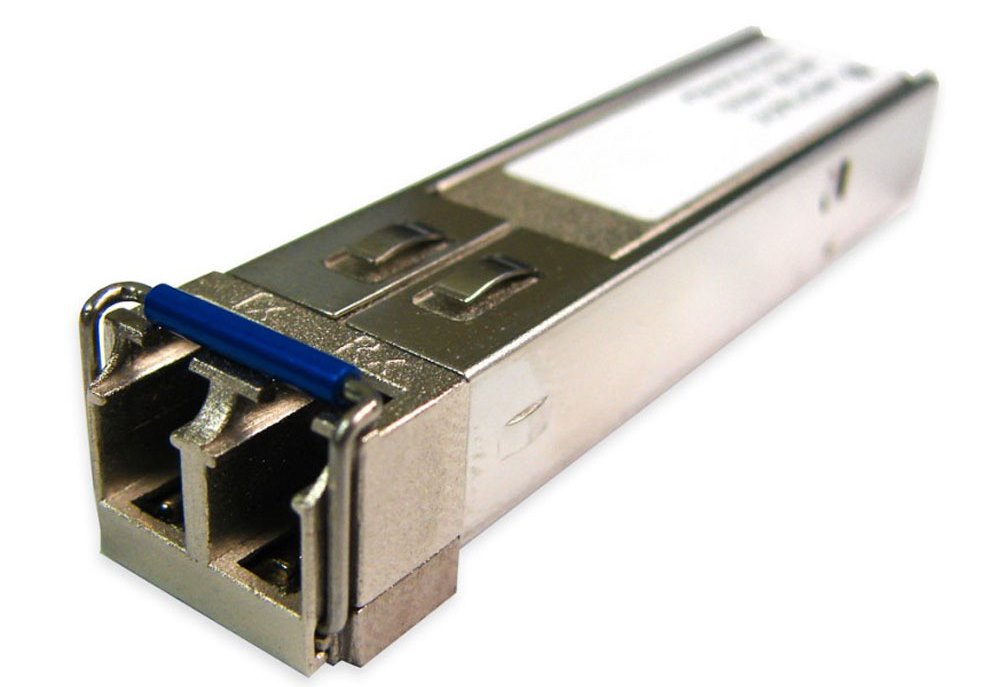

SFP модуль LC

Следует выделить некоторые отличительные качества приёмопередатчиков:

- SFP трансивер – активное сетевое оборудование, потребляющее энергию и, соответственно, выделяющее тепло в окружающую среду. Этот характерный признак безусловно нужно принимать во внимание во время расположения устройства, поскольку коммутатору, который заполнен трансиверами,  для корректной работы, может потребоваться дополнительное охлаждение.
- Известно, что все приёмопередатчики оснащены встроенными лазерами, соответственно во время эксплуатации передатчиков, обязательным является соблюдение техник безопасности, поскольку были случаи повреждения сильными трансиверами сетчатки человеческого глаза.
- Множество новейших оптических приёмопередатчиков оснащены функцией - DDM. Она заключается в том, что трансивер имеет внутри особые электросхемы, фиксирующие показатели параметров оптического трансивера на данный момент. Эти данные выведены на программном интерфейсе сетевого оборудования со встроенным модулем. Также, важно указать, что текущая мощность приёма сигнала и температура трансивера – самые важные его параметры.
- Излучаемая мощность трансивера бывает высокой и предельно низкой. В случае, когда проходящий сигнал имеет большую мощность, то в теории, фотоприёмник может сломаться. В основном это касается мощных трансиверов, рассчитанных на дальнее расстояние. С целью уменьшить мощность сигнала, используются специализированные оптические - аттенюаторы.



Главные характеристики для выбора SFP-модуля



Итак, еще раз, кратко можно выделить главные характеристики:

1. Типоразмер (форм-фактор)
2. Стандарт, который поддерживается устройством
3. Технология спектрального уплотнения
4. Мощность выходного сигнала
5. Вид разъёма



Мы рассмотрели основные параметры, которые позволят облегчить Вам выбор и дальнейшее приобретение SFP трансивера.
