Как правильно выбрать VFL

Во время создания или функционирования оптоволоконных магистралей происходит так, что работники монтажных отделов встречаются с различными поломками: обрывами, некачественным соединением, изгибом волокон итд.  Установить участок поломки можно, используя визуальный дефектоскоп или VFL (Visual Fault Locator). Также он способен просветить линию полностью, чтобы удостовериться в том, что свет проходит сквозь всю длину.

На сайте "Технологии Сетей" в разделе "Источники излучения" собран значительный выбор устройств для визуальной локации повреждений.



Основные характеристики и потенциал визуальных дефектоскопов

Человеческий глаз может различать светоизлучение с наименьшей мощностью приблизительно  - 65 дБм. В волокне одномодового типа длина волны затухания красного света равняется примерно 7,5 дБ на 1 км. трассы.  Учитывая эти данные, представляется возможным вычисление дистанции, на которую можно пропустить пучок света с помощью визуального дефектоскопа: потребуется определить соотношение диапазона излучателя, с верхним и нижним пределами, к затуханию красного света. Верхняя граница – это выходная мощность источника, измеряемая в дБ, а нижняя граница – предел восприятия наших глаз (- 65 дБм).

Учитывая технические характеристики визуальных дефектоскопов, мы получаем такие показатели мощности выходного излучения:

•  1мВт = 0 дБм, 65 / 7.5 ≈ 8 – означает, что свет будет виден слабо и сможет проходить по волокну дистанцию в почти 8 км.
•  10мВт = 10 дБм, 75 / 7.5 = 10 – означает, что свет будет виден на расстоянии около 9 км., поскольку значение в 7.5 дБ/км    учитывалась в качестве примерной величины.
•  20 мВт = 13 дБм, 85 / 7.5 ≈ 11 – беря во внимание примерное значение в 7.5 дБ/км, видимость света будет доступна на  дистанции в почти 10 км. от начала трассы.

Учитывая расчёты, становится ясно, что для тестирования оптоволоконной магистрали на просвет будет приемлемым любой из визуальных дефектоскопов, но для магистрали протяженностью в 10 км. даже мощных VFL устройств будет недостаточно.
В итоге, очевидно, что значение в «20 км», которое указывается на упаковке, не соответствует действительным показателям просвета на таком расстоянии.  Эта ситуация сложилась вследствие неосмотрительности некоего менеджера, который ошибочно принял мощность в 20 мВт как возможность просветить пучок света по магистрали длиной в 20 км. Предполагалось, что покупатели скорее предпочтут модель с более высокими показателями.





Особенности в процессе эксплуатации

Для VFL устройства сложной задачей является просветить длинную оптоволоконную магистраль. Однако, чтобы проверить оптический сплиттер на дефекты, может использоваться VFL с любой мощностью. Устройство VFL легко просвечивает оптический разветвитель 1*32 и 1*64, учитывая, что разветвитель может располагаться между двумя катушками оптического волокна по 1 км. каждая. Чем мощнее устройство VFL, соответственно, тем свет на концах разветвителя будет ярче.





При выборе визуального дефектоскопа, обратите внимание на такие нюансы:

1.  Существует разделение устройств VFL на разборные и неразборные. Преимущества разборного в том, что при возникновении поломки, такое устройство можно осторожно открыть и отремонтировать, а неразборное, увы, почти нельзя починить.

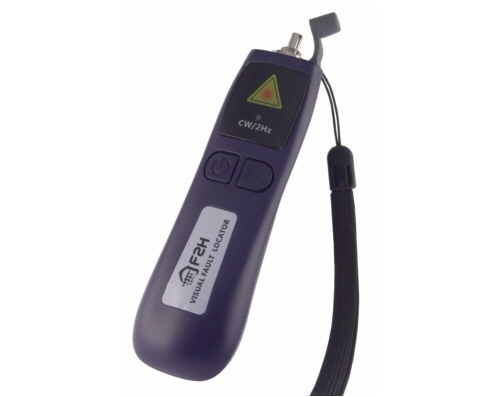

Модель Grandway VLS-8 является одной из самых используемых среди разборных устройств.



2.  Важным фактором при выборе устройства является длительность гарантийного срока. Наиболее длительную гарантию имеет оборудование Grandway, минимальную - BOB Laser. Всегда будьте внимательны и уточняйте условия гарантии.

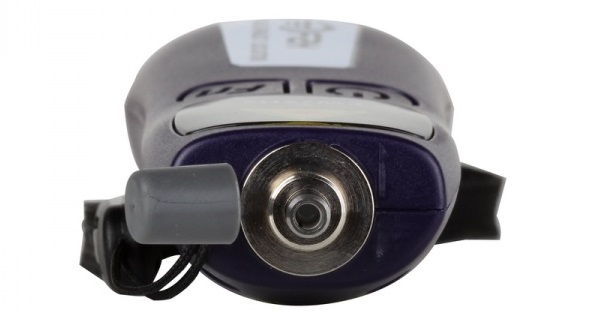

3.  Малоприятной особенностью конструкции VFL устройств является защитная крышка. В случае если она накручивается прямо на лазерную головку, то спустя время она может выйти из строя. И, скорее всего, ее вряд ли удастся починить.





Существуют виды устройств, чья защитная крышка накладывается на лазерную головку с боковой стороны, обеспечивая более длительный эксплуатационный срок.

Вдобавок, бывают конструкции, в которых защитная крышечка устанавливается на корпус, близко к головке, но не касается ее. Такие приборы, зачастую, более надежные, но, как правило, они имеют неразборной корпус.

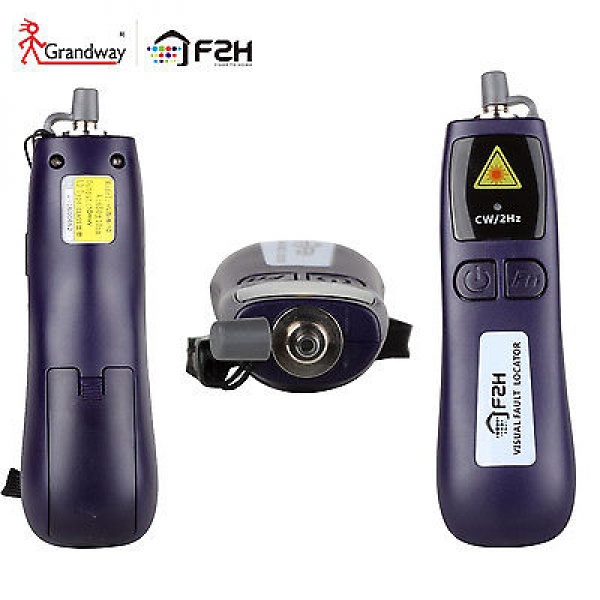

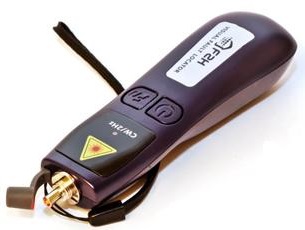

Беря во внимание все вышеупомянутые особенности, можно смело рекомендовать Grandway VLS-8, преимуществами которого являются удобство в эксплуатации, достаточно длительный гарантийный период – 1 год, корпус разборного типа, современный дизайн.



Информация для заказа.

Для того, чтобы купить визуальный дефектоскоп Grandway VLS-8, свяжитесь с нашим менеджером удобным для Вас способом – Кнопка «Узнать цену», «Заказать обратный звонок», «Онлайн-консультант», по телефону +38 (044) 355-53-23 или по электронной почте [email protected]. Цена на визуальный дефектоскоп Grandway VLS-8 может варьироваться в зависимости от условий покупки.

«Технологии Сетей» и партнеры. Услуги для вашего бизнеса.

Цена на визуальный дефектоскоп Grandway VLS-8 для партнеров компании «Технологии Сетей» более привлекательна, так же для партнеров существуют улучшенные условия доставки, поддержки и профессиональной технической консультации. Купить визуальный дефектоскоп Grandway VLS-8 на партнерских условиях значительно более выгодно как с точки зрения цены, так и с точки зрения последующего использования товара.
