Обзор анкерного зажима AC@ (ZIG)

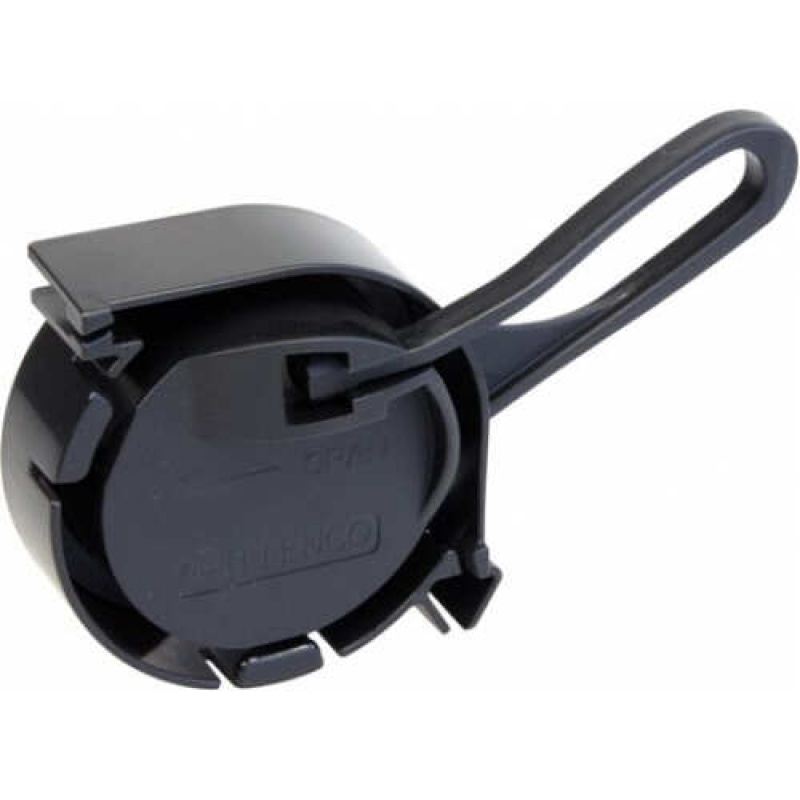

Анкерный зажим AC@ (ZIG) - применяется для гибких абонентских кабелей FTTH с оптическим волокном стандарта G652 или G657, и состоит из округлого (сердцевинного) тела и открытой петли-дужки, которая может быть надёжно зажата в зажимное тело. Зажим выполнен из УФ прочного нейлона и обеспечивает надежное использование, как минимум, на 25 лет.
Особенности и возможности анкерного зажима AC@ (ZIG)
Купить анкерный зажим AC@ (ZIG) можно только лишь из-за его основных особенностей и возможностей:
- Концевой зажим (анкерное крепление на концевой опоре) для гибкий абонентских кабелей на столбах и зданиях;
- Подвешивание абонентского кабеля на промежуточных опорах, используя два АС@ (ZIG);
- Возможность использование для кабеля FTTH высотой от 2 до 6 мм
- Разрушающая нагрузка – 180 DaN
Преимущества анкерного зажима AC@ (ZIG)
Уникальная запатентованная конструкция позволяет осуществить анкерное крепление кабеля на концевой опоре без какого-либо радиального давления на кабель и волокна. Это обеспечивает дополнительную защиту FTTH кабеля.
Установка:
- Конец кабеля ввести в зажим в точке А.
- Кабель ввести вдоль внутреннего жёлоба зажима ( вокруг сердечника) в направлении по часовой стрелке до упора, вдоль всего жёлоба (3 полных оборота вокруг сердечника в случае Ø 4мм кабеля).
- Кабель должен выйти из зажима через точку B
Часть кабеля за пределами этой точки теперь свободна от какой-либо нагрузки и может быть соединена с настенной распределительной коробкой ( муфтой ) или же соединена со следующим @- зажимом в случае использования двустороннего анкерного крепления.
Отрегулировать и добиться нужного натяжения кабеля между опорами легко, для этого натягиваем вручную кабель от т А до т B в направлении , указанном стрелками.
Место крепления петли-дужки - для фиксации петля –дужка
После этого фиксируем предыдущие действия петлёй-дужкой, укрепив её в тело зажима.
Вывод об анкерном зажиме AC@ (ZIG)
Анкерный зажим AC@ (ZIG)надежный зажим и крепление для гибких абонентских кабелей FTTH с оптическим волокном стандарта G652 или G657. С анкерным зажимом кабельной конструкции обеспечено надежное использование, как минимум, на 25 лет.
