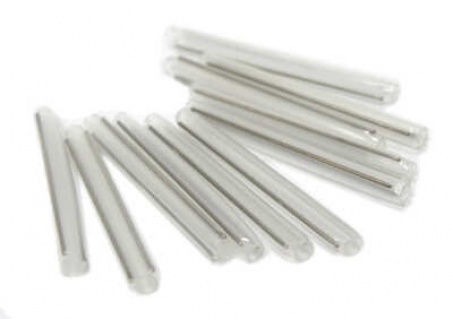

Гильза FTTH 60мм с двумя проволоками

Обзор Гильзы FTTH 60мм с двумя проволоками

Гильза FTTH 60мм с двумя проволоками предназначена для использования в процессе сварки оптоволокон и выполняет функцию защиты сварочного шва.  Гильзы с длиной 60мм используют в сплайс-кассетах стандартного типа для защиты сварного шва оптоволокна со свободным концом пигтейла типа FC, пигтейла типа SC либо других типов.

Преимущества Гильзы FTTH 60мм с двумя проволоками

Перед началом сварки, на одно из волокон натягивается гильза, а потом начинается сам процесс сварки. После завершения сварочного процесса, гильза надвигается на сварной шов и её кладут в печь для КДЗС в сварочном аппарате. Когда гильза нагревается до 110-120 градусов, внутренняя трубка плавится, и превращается в клей, а наружная сжимается, то есть в процессе остывания гильзы, происходит её термоусадка на сварной шов.

Особенности Гильзы FTTH 60мм с двумя проволоками

Рассматриваемая гильза может применяться для оптоволокна с акриловым покрытием (диаметр 250 микрон), и для оптоволокна с нейлоновым покрытием (диаметр 900 микрон). Гильза состоит из низкотемпературного термоплавкого клея для герметизации сростка, стержня, выполненного из нержавеющей стали, термоусаживаемой трубки.
Внутренняя оболочка из клея расплава даёт возможность закрепить гильзу на волокне, заполняя пустоты, также  она способствует равномерной герметизации гильзы по всей длине. Термоклеевая оболочка изготавливается из полимера этиленвинилацетата. Также оболочку из термоклея называют термоусаживаемой, но это неправильно. В процессе нагрева, происходит даже некоторое расширение клеевой оболочки, она движется к сжимающейся наружной термоусаживаемой оболочке и выдавливает остатки воздуха, собственно происходит герметизация.
Два стальных стержня, находящихся внутри конструкции гильзы – это своего рода каркас, который не даёт гильзе с волокном сгибаться в месте сварочного соединения. После термоусадки и остывания гильзы, её помещают в гнездо бокса и за счёт стального прутка, она сохраняет свою форму.

Вывод о Гильзе FTTH 60мм с двумя проволоками

Гильза FTTH 60мм с двумя проволоками защищает сварное соединение после сварки волокон.  Гильза состоит из термоусадочной трубки, клеевой оболочки и двух стальных стержней.
