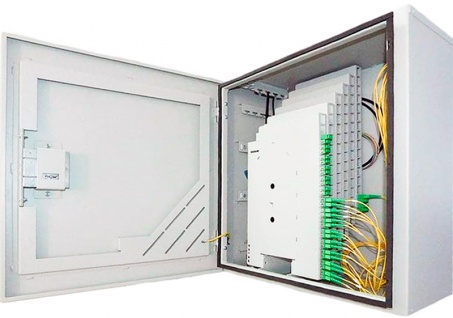

    Бокс коммутационный Titan PON WB-192

    Код товара:
    Бокс коммутационный Titan PON WB-192
    Есть в наличии
    0 отзывов
    Сравнить
    Доставка и оплата
    Основные характеристики:
    Габаритные размеры (Г*Ш*В): 500х530х240 мм;
    Материал корпуса: металл (толщиной 1,5 мм);
    Тип оптических адаптеров: SC, LC duplex;
    Максимальное количество откидных кассет Titan PON WB-32: 6 шт;
    Максимальное количество портов: 192 шт;
    Количество портов для ввода кабеля: 20 шт;
    Количество контейнеров для делителей: 10 шт.

    • ХАРАКТЕРИСТИКИ
    • ОПИСАНИЕ
    • СОПУТСТВУЮЩИЕ ТОВАРЫ
    • АНАЛОГИ
    Технические характеристики "Бокс коммутационный Titan PON WB-192"
    Корпус
    Металл, Металл
    Наличие
    В продаже



    • Антивандальное пылевлагозащищенное исполнение;
    • Габаритные размеры (Г*Ш*В): 500х530х240 мм;
    • Материал корпуса: металл (толщиной 1,5 мм);
    • Тип оптических адаптеров: SC, LC duplex;
    • Максимальное количество откидных кассет Titan PON WB-32: 6 шт;
    • Максимальное количество портов: 192 шт;
    • Количество портов для ввода кабеля: 20 шт;
    • Количество контейнеров для делителей: 10 шт.



    ​Видео-инструкция по сборке Бокса коммутационного Titan PON WB-64M:

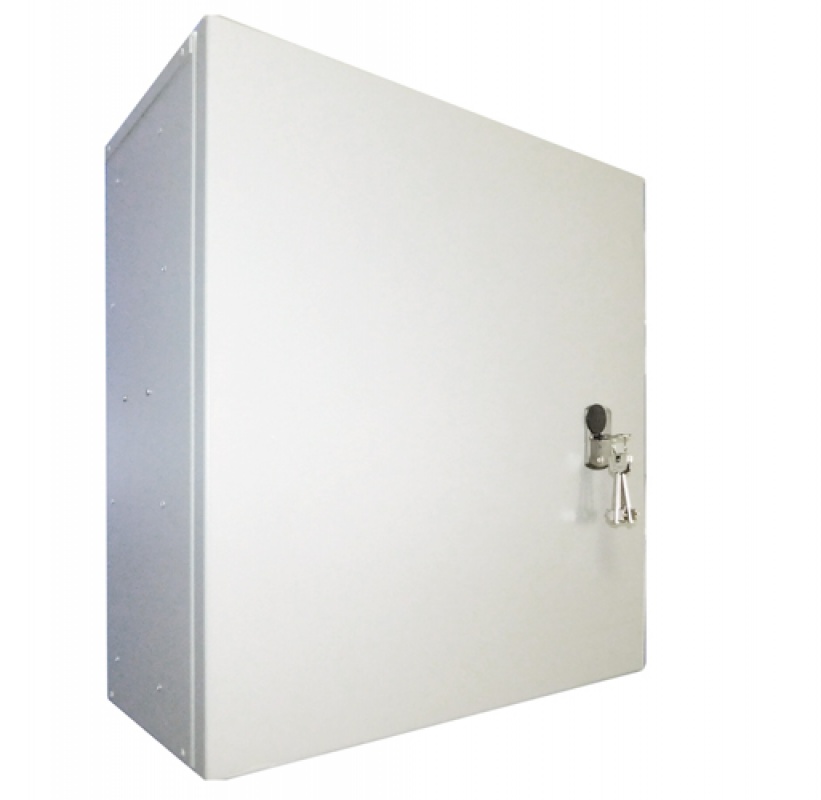

    Бокс коммутационный Titan PON WB-192


    Этажный коммутационный бокс серии TITAN предназначен для использования в многоквартирных жилых домах при строительстве городских сетей абонентского доступа по технологии FTTH (PON) - «волокно-в-квартиру». Антивандальное пылевлагозащищенное исполнение шкафа позволяет размещать его непосредственно в подъезде, в подвале, техническом этаже или на чердаке. Толщина метала 1,5 мм. Внутренние элементы сделаны из метала толщиной 1 мм.

    Конструктивной особенностью кросса является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях (6 шт), объединенных в кроссовый блок. Откидные кроссовые модули позволили значительно уменьшить габариты Бокса коммутационного Titan PON WB-192, особенно его глубину. При этом общее количество портов увеличилось.

    Оптические кабели вводятся в бокс через отверстия в верхней и нижней стенках. Количество портов для ввода кабеля 20 шт. В отверстиях устанавливаются пылезащитные заглушки.

    В Боксе коммутационном Titan PON WB-192 предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. Планарные оптические разветвители ABS Tipe, устанавливаются в специальные контейнеры на правой боковой стенке бокса. Количество контейнеров 10 шт.

    В закрытом положении кроссовые модули защелкиваются один за другой. Количество мест под адаптеры SC simplex 32 шт или 64 шт для адаптеров  LC duplex.
    При обслуживании нужный кроссовый модуль фиксируется в горизонтальном положении. Система «книжка» позволяет извлекать модуль из блока и благодаря запасу волокон, находящихся в транспортной трубке, производить работы вне бокса.

    Комплектация Бокса коммутационного Titan PON WB-192:
    1. Комплект заземления: 1 шт;
    2. Силиконовые (резиновые) заглушки: 20 шт;
    3. Комплект для монтажа ящика на стену: 4 шт;
    4. Комплект стяжек L=250: 3 шт;
    5. Бандаж ASW-12 L=500 мм: 1 шт;
    6. Маркер для кассет на самоклеящейся бумаге:1 шт;



    Комплектация Кассеты Titan PON WB-32 (не входит в комплектацию ящика)

    1. Сплайс-кассета Sofetec ST 32 OB: 1 шт;
    2. Бандаж ASW-06 L=500 мм: 1 шт;
    3. Гофротруба черная L=0,5 м D=7мм: 4 шт;
    4. Комплект стяжек L=75 мм: 12 шт;
    5. Маркеры для модулей и волокон на самоклеящейся бумаге: 2 шт.
